ZX267系列絕緣電阻測試儀
適用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備的絕緣電阻測試
參考標準：
● 擁有完善的各種絕緣電阻參數測試功能和良好的抗干擾能力。
● 采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，觸摸屏與旋鈕開關、按鍵組合使得操作非常簡單。
● 具有放電功能并自動監測被測物帶電電壓，電壓超過36V自動禁止測試有效保護儀表和操作人員。
說明書
操作視頻ZX267系列絕緣電阻測試儀是我司精心研發的一款智能化高壓絕緣電阻測試儀，儀表?yè)碛型晟频母鞣N絕緣電阻參數測試功能和良好的抗干擾能力。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，觸摸屏與旋鈕開關、按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。儀表具有放電功能并自動監測被測物帶電電壓，電壓超過36V自動禁止測試有效保護儀表和操作人員。
儀表自動存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的USB接口可將測試數據安全的上傳到PC機。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。適用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備的絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；斜坡測試（RAMP）；濾波測試（FR）。電壓測試（V）；電流測試（nA）。

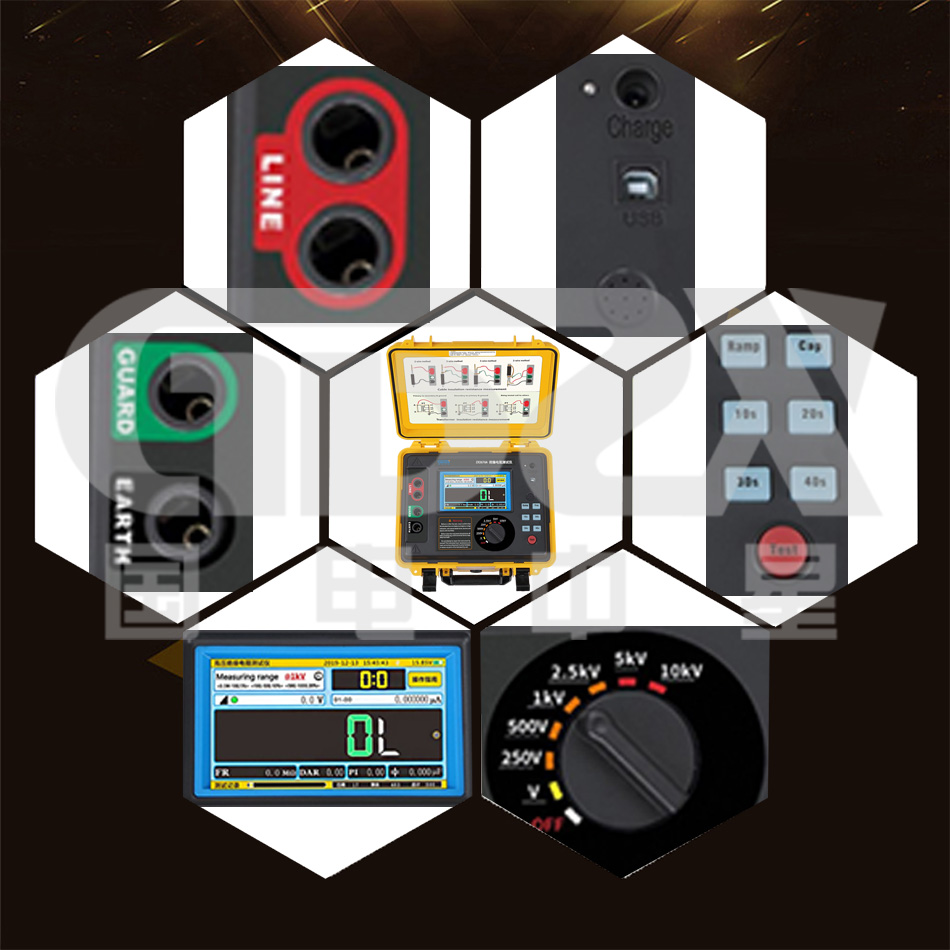

1) 觸摸彩屏與按鍵、波段旋鈕組合，功能直達一鍵測試完成，查詢記錄操作簡捷。
2) 豐富的顯示內容，同屏顯示：各種測試模式及絕緣電阻值、輸出電壓及被測物電壓、電流、測試計時、測試時間、電池電量、操作幫助等。
3) 雙層外殼結構，堅固耐用，防護等級IP65。
4) 大容量充電鋰電池。
5) 電壓監視器功能，自動監測被測物帶電電壓。
6) 測試計時器功能，自動記錄測試時間。
7) 自動放電功能，測試后自動釋放被測物的充電電荷。
8) 存儲功能，可自動存儲具有測試日期時間、測試計時的實時測試數據共1000組。
9) 上傳功能，記錄數據可通過USB通訊線上傳電腦進行數據統計分析。
額定電壓 | 250V | 500V | 1000V | 2500V | 5000V | |
測量范圍及精度 | ±5% | 10.0GΩ | 20.0GΩ | 50.0GΩ | 100GΩ | 200GΩ |
±10% | 50.0GΩ | 100GΩ | 200GΩ | 500GΩ | 1.00TΩ | |
±20% | 100GΩ | 200GΩ | 500GΩ | 1.00TΩ | 2.00TΩ | |
額定電壓 | 250v，500v，1000v，2500v，5000v | |||||
輸出電壓精度 | （5%～10%）±10V | |||||
絕緣電阻量程 | 0.50MΩ～2.00TΩ | |||||
短路電流 | 5mA MAX | |||||
電 源 | 可充電鋰電池組5.2Ah 14.8V | |||||
極化指數測試 | 有 | |||||
吸收比測試 | 有 | |||||
斜坡測試模式 | 以預設電壓的10%為步進量測試,直至預設電壓 | |||||
濾波測試模式 | 10S、20S、30S、40S四種選擇 | |||||
電壓測試 | 范圍：AC/DC:0V～1000V；精度±5%rdg±3V | |||||
電流測試 | 范圍：0.01nA～5mA；精度±5%rdg±0.5nA | |||||
電壓監視器 | 監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員 | |||||
測試計時器 | 自動記錄測試時間，計時范圍：0s～9999s | |||||
存儲功能 | 自動存儲帶有日期時間的測試數據，共1000組 | |||||
上傳功能 | 通過USB通訊線，把存儲的測試數據上傳到電腦。 | |||||
電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 | |||||
自動關機 | 開機15分鐘后自動關機 | |||||
儀表尺寸 | 280mm×260mm×160mm | |||||
儀表質量 | 主機：約3738g (含電池)；總質量：約6.4kg（含附件） | |||||
測 試 線 | 紅色高壓測試線1個（配鱷魚夾1個、掛鉤1個），綠色測試線1個，黑色測試線1個 | |||||
保護等級 | 合上蓋子IP65，打開蓋子IP40 | |||||
工作環境 | -20℃～50℃；80%rh | |||||
耐 壓 | AC 3kV 50Hz 1min（測試線路與外殼間） | |||||
隨機附件 | 主機：1臺；高壓測試線（紅色）：1個；測試線（綠色）：1個；測試線（黑色）：1個；鱷魚夾：1個； 掛鉤：1個；電源適配器：1個；USB通訊線：1條；工具包：1個 | |||||
型號名稱 | 功能參數 |

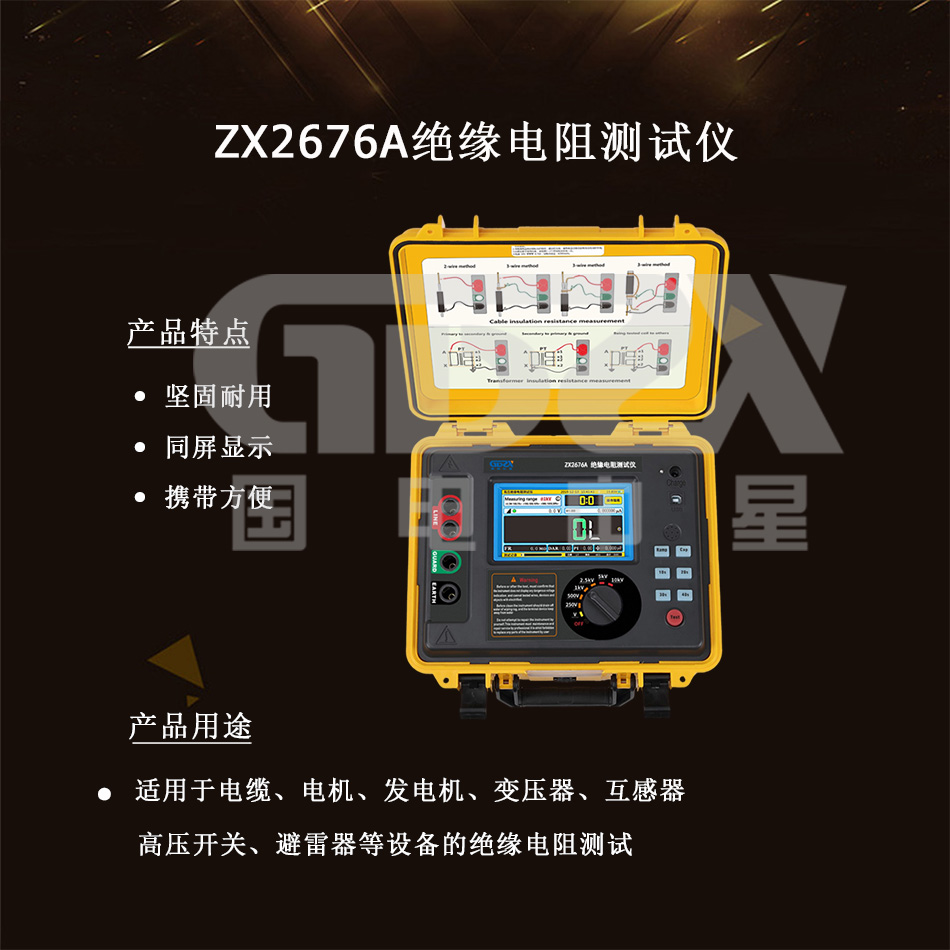

ZX2676A | 5Kv，2TΩ，5mA |

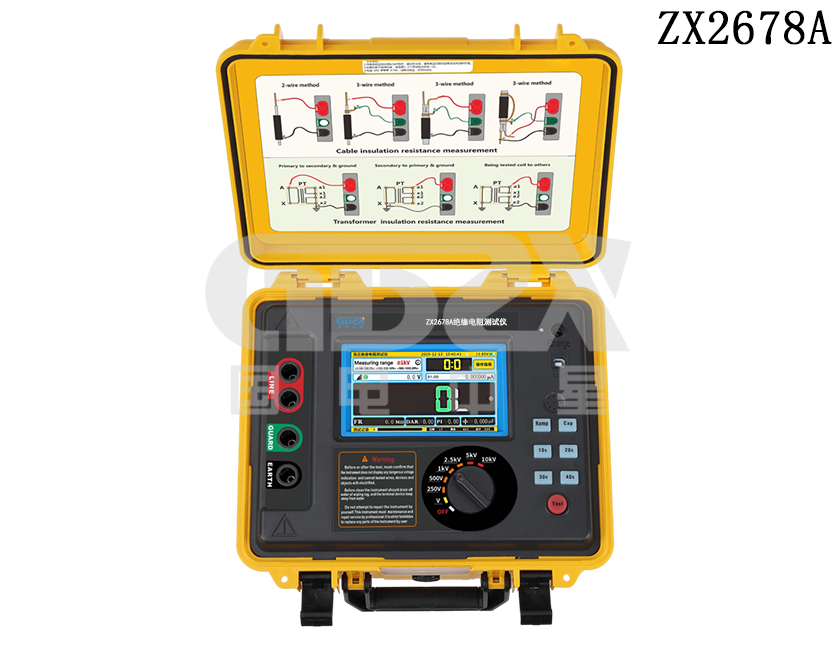

ZX2678A | 10Kv，5TΩ，5mA |
ZX2678B | 10Kv，20TΩ，7mA |
