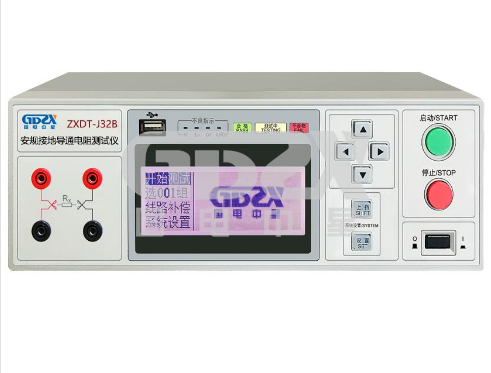

ZXDT-J32B安規接地導通電阻測試儀：測試原理與核心優勢解析

一、測試原理

ZXDT-J32B安規接地導通電阻測試儀基于四線制測量法和智能恒流控制技術，結合多頻段輸出與自動化判定功能，實現對電氣設備接地性能的精準檢測。其核心原理包括以下關鍵環節：

1.四線制消除引線誤差

用四線制測試方式（Kelvin電橋法），通過獨立電流輸出和電壓檢測回路，有效消除測試線纜的接觸電阻和線路阻抗干擾，確保測量結果的準確性。

2.雙頻恒流輸出技術

支持1-32A寬范圍恒流輸出，兼容50Hz/60Hz雙頻模式。通過交流恒流源模擬真實工況，結合不同頻率下的趨膚效應檢測，滿足國際安規標準對復雜場景的測試需求。

3.智能線路補償

內置線路阻抗補償功能，自動修正因線路損耗導致的電壓降，保障在長線測試或大電流場景下的測量精度。

4.多維度參數判定

可設定接地電阻、輸出電壓的上下限閾值，儀器實時比對測量數據與預設標準，自動判定合格/不合格狀態，避免人工誤判。

5.動態時間控制

測試時間支持0.1-999.9秒靈活設定（或持續輸出），結合±0.1%的高精度時間控制，適應不同產品的通電時長要求，確保測試效率與安全性。

二、核心優勢

1.高精度與高可靠性

1%基本精度：采用精密AD采樣與溫度補償技術，電阻測量精度達±（1%讀數值+2mΩ），電流輸出精度±（1%設定值+2字）。

寬范圍覆蓋：電阻測量范圍0-600mΩ（最高擴展至R=8000/設定電流），適配不同規格的接地系統測試需求。

2.智能化與防誤設計

智能分析報警：LCD屏幕實時顯示故障原因（如電阻超限、電壓異常等），配合聲光報警，快速定位問題。

防漏檢機制：通過上下限閾值聯動判定，杜絕因參數設定錯誤導致的誤檢或漏檢風險。

3.多標準兼容性

嚴格符合GB4706、GB9706、IEC60335、UL60950等20余項國際主流安規標準，適用于家電、醫療設備、燈具、IT產品等多行業檢測需求。

4.高效組態化測試

10組記憶存儲：每組支持8個測試步驟，可快速切換不同產品型號的測試方案，提升產線效率。

數據可追溯：通過USB接口導出測試記錄至U盤，支持離線分析與質量追溯。

5.安全防護體系

雙重過流保護：保險絲硬件保護+軟件動態監控，防止設備或被測物損壞。

寬環境適應性：工作溫度0-40℃、濕度20-80%RH，滿足嚴苛工業環境下的穩定運行。

6.便捷擴展能力

標配PLC、RS232接口，可選配RS485與報警燈接口，無縫集成自動化產線；支持在線程序升級，適應未來功能擴展需求。

三、典型應用場景

家電制造：檢測洗衣機、空調等產品的接地連續性，確保符合GB4706標準。

醫療設備：驗證監護儀、手術臺等設備的接地阻抗，滿足GB9706/IEC60601要求。

LED照明：針對燈具外殼接地性能進行快速篩查，適配GB7000/IEC60598規范。

電子產品：檢測電源適配器、通信設備的接地可靠性，符合GB4943/UL60950標準。

四、總結

ZXDT-J32B安規接地導通電阻測試儀以精準測量、智能判定、高效兼容為核心，通過四線制技術、雙頻恒流輸出及多維度保護設計，解決了傳統測試中精度不足、誤檢率高、適配性差等痛點。其模塊化功能與豐富的接口配置，不僅提升了檢測效率，更為企業構建標準化、數字化的質量管理體系提供了可靠工具，是工業安規檢測領域的優選解決方案。
