三倍頻感應耐壓試驗裝置的試驗接線步驟

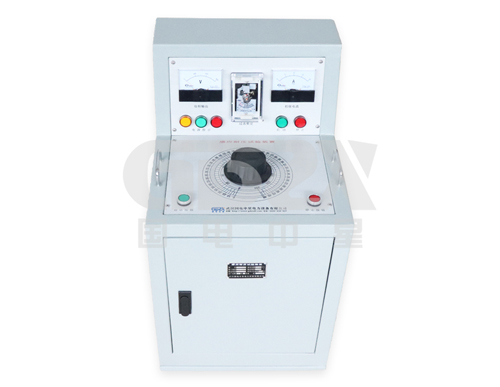

        三倍頻感應耐壓試驗裝置由三相五柱變壓器（或三臺單相變壓器）、單相調壓器、電抗器及控制部分組成。接下來國電中星將為大家介紹三倍頻感應耐壓試驗裝置的試驗接線如何操作。

試驗接線：

試驗步驟：

1、升壓設備的容器應足夠，試驗前應確認高壓升壓等設備功能正常；

2、按上圖接好線，三倍頻發生器外殼必須可靠接地。將三倍頻電源發生裝置的輸出線與被試電壓互感器的一組二次繞組接線端連接好（如a-n端）；

3、復查無誤后，打開CGF分壓器開關，選擇峰值測量。接通試驗電源；

4、開機，選擇“感應耐壓試驗”模式，進行參數設置：

（1）頻率可調范圍0-400Hz，設為150Hz；

（2）耐壓時間=60×100/f（s），且不小于20s。三倍頻耐壓為150Hz，時間40s；

（3）過電壓設置：一般按1.15Us設置，220kV在1a1n處電壓設置可為180V。

（4）過電流設置：可按二次繞組容量與試驗電壓計算。

（5）打開輸出允許開關；

空載（空升）試驗：在對被試品進行備品感應耐壓試驗前，應先對試驗發生器裝置進行空載試驗，檢查裝置是否完好。

確認接線無誤后，將調壓器手柄調回至零位，接通三相電源，打開控制箱電源開關，然后按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明裝置正常，應立即將調壓手柄回至零位，并斷開電源，空載試驗完畢。

加被試品（電壓互感器）試驗：

帶被試品后操作步驟與空載試驗步驟基本相同；當升壓至被試品所需電壓值時，應停止升壓，并持續40s，密切注意儀表指示以及被試品情況；如無異常情況出現，說明被試品此項試驗合格，此時，應立即將調壓器手柄調回至零位，并迅速斷開三相電源。

（6）試驗完畢后，逆時針旋轉人調壓器手柄降壓，然后按下停止按鈕，并切斷電源。

（7）斷開試驗電源，拉開雙極刀閘，用放電棒對互感器高壓端A進行放電，取下測試線，清理工作現場。

       國電中星電力檢測設備廠家，不僅生產三倍頻感應耐壓試驗裝置，還有各種高壓試驗設備，如串聯諧振、直流高壓發生器、超低頻高壓發生器等等，產品種類多，價格實惠，歡迎選購！
