三倍頻耐壓發生器的工作原理

       三倍頻耐壓發生器為了滿足《電氣設備預防性試驗規程》中三倍頻感應耐壓試驗和局放試驗而設計。本文中國電中星為大家介紹三倍頻耐壓發生器的工作原理。

        變壓器、互感器感應耐壓試驗時檢驗該產品是否符合國家標準的一項重要試驗。繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗，是考驗繞組是否符合要求的一個重要項目。為了提高繞組試驗電壓，使變壓器或互感器的鐵芯又不至于過飽和導致勵磁電流過大，因此要使試驗頻率提高，一般為100Hz~400Hz。

100Hz~400Hz電源有多種方法獲得，其中較使用的有：

1、三臺變頻發電機組合（100Hz~400Hz）；

2、三臺單相變壓器組合（150Hz），而較為方便的還是第二種方式。

三臺單相變壓器組合方式：原邊為星形接法，副邊為開口三角形，當鐵芯未飽和時，它所產生的主磁通必然是平頂波。由于平頂波形的主磁通中含有較大分量的三次諧波磁能φ3，三次諧波磁通頻率f3=3f1，故主磁通感應出三次諧波相電勢。由于這種接法鐵芯工作處于飽和狀態，空載電流I呈尖頂波，除基波外，其中還含有高次諧波。其高次諧波中I幅值較大，由于副邊開口，三相基波分量互相抵消，只剩下三次諧波輸出。

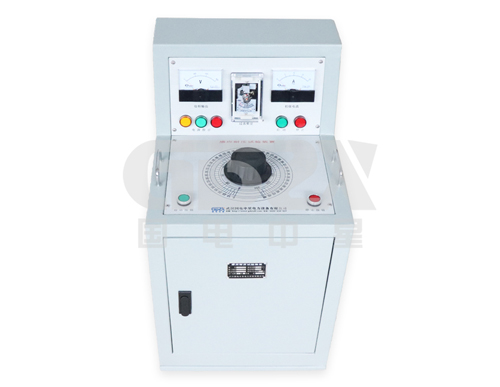

        三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量較大的三次諧波電壓，作為發生器的電源，對變壓器、互感器等感應線圈式的電氣產品做匝間、段間、層間的倍頻，被壓試驗；以開合線圈的絕緣強度、耐壓水平。
