變壓器繞組變形的4種試驗方法

       變壓器繞組變形試驗的重要性是毋庸置疑的，變壓器繞組變形測試儀就是專門用來進行變壓器繞組變形試驗的設備，通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行多種層面比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。下面國電中星帶大家了解變壓器繞組變形試驗的4種試驗方法。

一、常規方法

        (如測量變壓比、直流電阻等)因測量靈敏度太低，用以診斷變壓器繞組變形是比較困難的。

二、電容法

        雙繞組變壓器(內低外高)為例，用電橋進行變壓器繞組連同套管的介損時，可測量并計算出低壓繞組對地集中電容CL、高低壓繞組間電容CHL和高壓繞組對地電容CH。

三、低電壓阻抗法

        通過測量變壓器繞組在50Hz下的阻抗或漏抗，由阻抗或漏抗的變化來判斷變壓器繞組是否發生了危及運行的變形，如匝間短路、開路、線圈位移等。

四、頻率響應法

        在繞組的一端輸入掃頻電壓信號Vs(依次輸入不同頻率的正弦波電壓信號)，通過數字化記錄設備同時檢測不同掃描頻率下繞組兩端的對地電壓信號Vi(n)和Vo(n)，得到被測變壓器繞組的傳遞函數H(n):

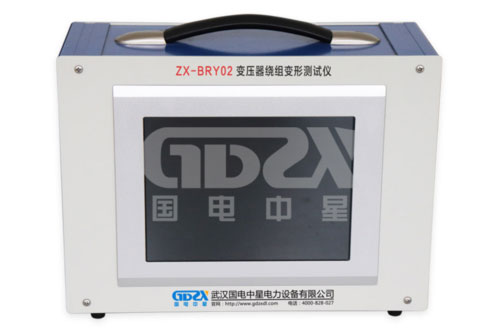

        通過四種試驗方法的對比，我們得知，頻率響應法相對于其它方法來說優勢十分明顯。而變壓器繞組變形測試儀就根據頻率響應法制造而成。國電中星是電力試驗設備生產廠家，專業的研發團隊和一流的服務，讓客戶更放心！
