變壓器繞組變形測試儀試驗操作與判斷

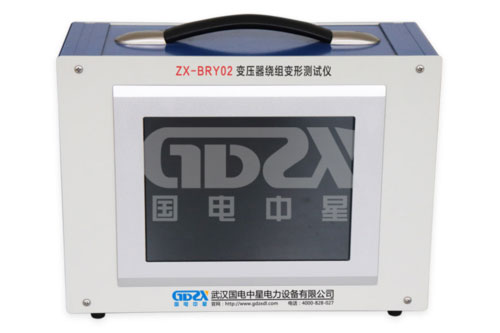

        變壓器繞組變形測試儀是測量變壓器的繞組變形的儀器，通過檢測變壓器各個繞組的幅頻響應特性，判斷變壓器可能發生的繞組變形。下面國電中星將為大家講述變壓器繞組變形測試儀試驗操作與判斷。

一、變壓器繞組變形測試方法

        對變壓器每一繞組的一端每施加一系列特定頻率的信號， 測量其兩端的響應 信號，即可得出頻率響應特性 F(f=l0kHz~1MHz)＝201g(v2/v1） 。對于有中性點 引出的繞組依次測量 OA,OB,OC 的頻率響應特性，對于角接的繞組依次測量 AB，AC,BC 的頻率響應特性。

二、變壓器繞組變形測試接線圖
測試接線如圖 1 所示。

三、試驗步驟

1、通過 3 根專用測試線將被試驗變壓器的被試?yán)@組引出端與測試儀的 3 個 端口（GEN、INPUT1、INPUT2）有效連接。

2、打開筆記本電腦輸人被試變壓器銘牌；打開測試儀電源開關，用專用串 口線將測試儀與筆記本電腦連接，開始試驗。

3、采集完畢，關閉筆記本電腦及測試儀的電源。

四、變壓器繞組變形的判斷方法

1、變壓器繞組變形判據

變壓器繞組的頻率響應特性中、低頻部分（10~500kHz）的頻響曲線具有較 豐富的諧振點，這些諧振點的變化靈敏地反應了變壓器繞組斷股、鼓包、扭曲、 餅間錯位等變形情況，而高頻部分（500kHz 以上）能反應出變壓器繞組的位移。

2、對變壓器 110kV 及以上繞組頻響曲線的高頻部分，由于影響因數較多，有時很 難保證該部分曲線較好地重合。在進行判斷時，應重點注意中、低頻部分，高頻 部分作為必要時的參考。

3、6MVA 以上變壓器繞組無變形診斷步驟

①　 如果三相繞組相間差值大于 3.5dB，應引起注意，應將測試結果與該變 壓器的原始測試結果相比較，如有明顯變大（大于 3.5dB） ，則可判定為發生了 繞組變形。

②　如果沒有原始測試結果，則可與同廠同型同期變壓器的測試結果進行 比較，如有明顯變大（大于 3.5dB） ，則可判定發生了繞組變形。

③　如果仍無法比較，則需請制造廠說明三相繞組不一致的原因，并結合 短路和過流情況作出判斷。
