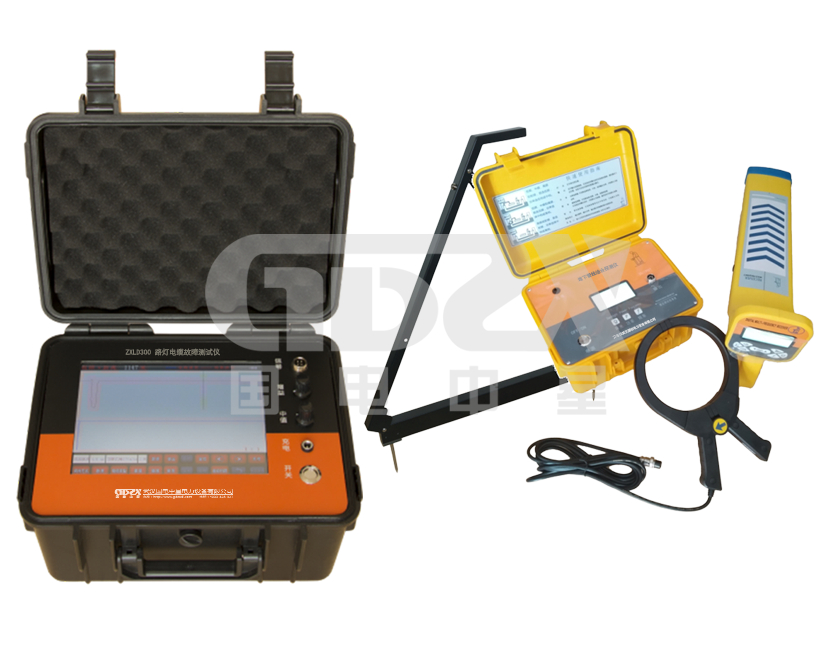

ZXLD300路燈電纜故障測試儀采用了國際最高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

路燈電纜故障測試儀

1. 采樣方法：低壓脈沖法、速度測量法（擴展有沖擊閃絡法、多次脈沖法等）

2. 采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

3. 脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

4. 波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

5. 沖擊高壓：35kV及以下

6. 測試距離：＜60km，盲區≤1m

7. 分 辨 率：1m

8. 測試精度：1m

9. 顯示方式：工業級8寸彩色觸摸液晶屏

10. 操作方式：觸摸屏操作、物理旋鈕操作

11. 分析設置：滾屏、縮放、保存、調出、波移等功能

12. 工作電源：內置電池供電

13. 連續工作：≥8h（亦可使用外接電源使用），充電電源AC220V±10%

14. 儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用

15. 波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

16. 波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

17. 外形尺寸：長270mm×寬220mm×高150mm

18. 重    量：3.2kg

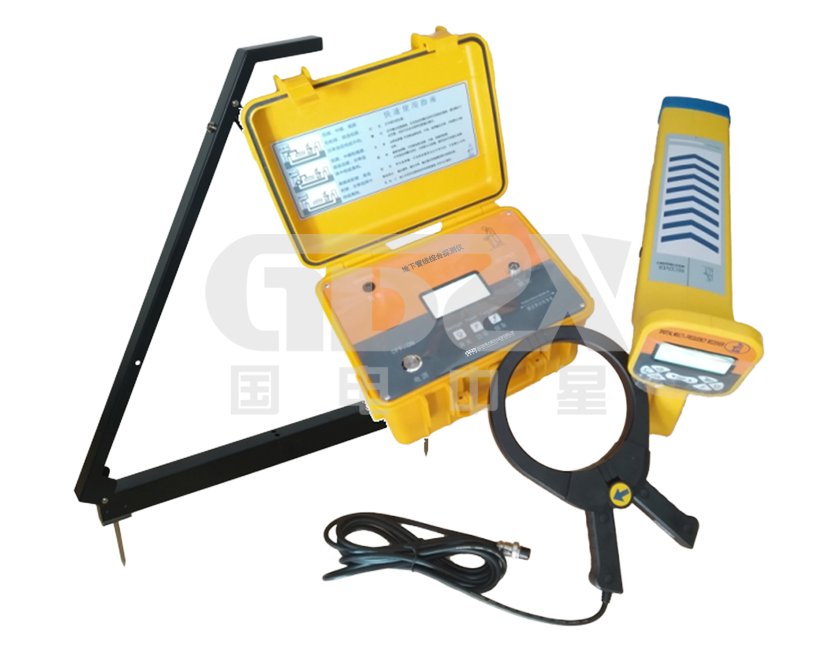

地下管線綜合探測儀

【發射機】

1. 輸出頻率：低頻、中頻、高頻、射頻【491Hz,982Hz,8.44kHz,9.82kHz, 35kHz, 82kHz,83kHz；識別復合頻率2～4kHz】

2. 輸出模式：直連、感應、耦合

3. 時鐘精度：≤50ns

4. 輸出功率：隨匹配負荷1～10 W自動調節，電阻為5－25000 Ω

5. 液晶顯示：自動背光照明，圖形顯示輸出能量、數字顯示輸出功率/電流/電壓和回路電阻、運行模式、自檢狀態、負荷電阻、電壓、SS智能識別信號，四向?qū)Ш芥I，菜單選擇、電壓警報、SS智能識別信號、音量、外接電源/充電狀態等

6. 操作方式：軟按鍵

7. 輸出功率：≥10W

8. 電池型號及壽命：18650鋰電池充電組，最大功率連續輸出時間＞8h

9. 過熱過流：自動保護

10. 電池狀態：圖形顯示

11. 卡鉗直徑：175mm

12. 充電器：AC 100～240 V，50～60Hz

13. 體積：277 mm × 227 mm × 153 mm

14. 重量：2.8 kg

【接收機】

1. 主動頻率：低頻、中頻、高頻、射頻、工頻【491Hz,982Hz,8.44kHz,9.82kHz,35kHz, 82kHz,83kHz；識別復合頻率2～4kHz】；深度及帶左/右方向指示

2. 被動式頻率：50/60Hz,100Hz,120Hz,RF14～21kHz；不帶深度及左/右方向顯示

3. 測試范圍：0～10 m

4. 時鐘精度：≤50ns

5. 深度范圍：0～20m、45度測深、80%測深

6. 測深精度：±2.5%+5厘米  (0～2m) （與現場環境、非同心線的形狀、鄰近管線的分布等情況有關）

7. 聲音指示：隨信號強度變化的調頻音調,分4階大小

8. 信號強度指示：液晶顯示，聲音提示

9. 信號強度表示: 條形圖、數字量程0～999

10. 增益動態范圍：100 dB，自動和手動調節

11. 羅盤方向指示：左右自動指示目標管線位置

12. 液晶顯示：VGA高亮度LED, 支持強陽光下工作，背光照明,保證夜間正常工作

13. 操作方式：軟按鍵

14. 顯示內容：信號強度，深度，電流，頻率，電池狀態，SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示，左/右定位導向箭頭，信號增益，音量

15. 帶電識別：SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示

16. 通訊方式：藍牙無線通訊

17. 電池型號及工作時間：18650鋰電池充電組，連續工作＞12h

18. 電池狀態：連續電量圖形顯示

19. 體積：650mm × 32mm × 110 mm

20. 重量：1.6 kg

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
