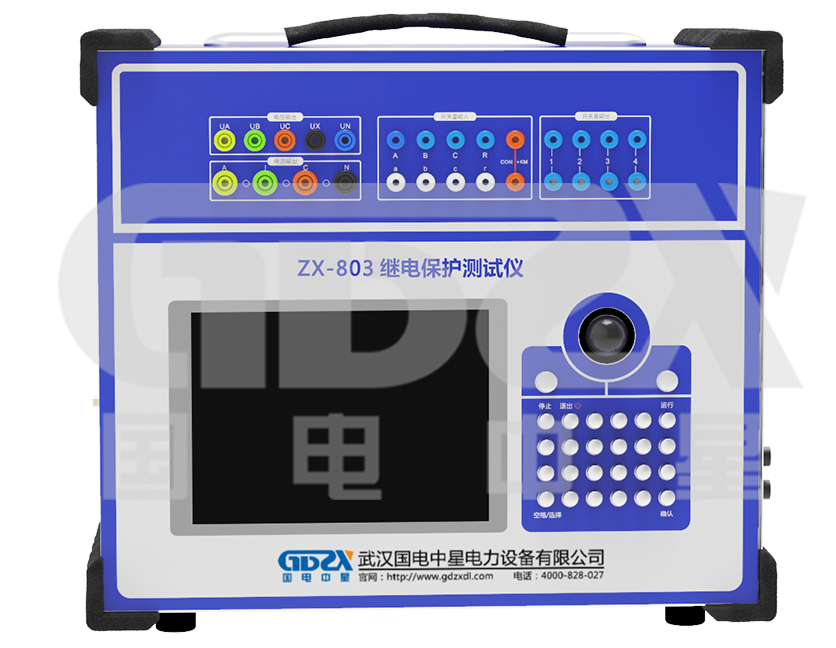

三相繼電保護測試儀同步試驗和低頻試驗

武漢國電中星的三相繼電保護測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

三相繼電保護測試儀接口說明

同步測試和低頻測試都是用于頻率誤差測試和同步測試中低頻測試的頻率測試。

接口將Ua、Ub分為第一組，這組是固定頻率的;將Ia，Ib，Ic分為第二組，可以設置改變頻率/無頻率。Ua，Ub，Uc可以輸出0-120V。

同步測試：將第一組設置為變頻，第二組設置為固定頻率。即Ua、Ub變頻、Uc固定頻率，出現兩組之間的頻率誤差。您可以在同步測試中使用 Ua、Uc 或 Ub、Uc 作為準備的并行端和系統端。

低頻測試：設置第二組頻率，然后Ua，Ub，Uc，Ia，Ib，Ic同步變化頻率，可以通過三相繼電保護測試儀進行低頻測試。

在此測試中，變化為： 頻率

設置：電壓、初始電流、相位

初始頻率

手動測試中的頻率步長/自動模式下每秒的頻率變化

自動/手動頻率

當頻率手動控制時，每個旋鈕或每個點擊“▲”或“▼”，頻率量一階變化。當頻率自動時，轉換步驟將自動更改為用于低頻滑移測試的頻率f / t的值。

數據設置完成后，選擇“確定”，“開始”開始測試。在手動頻率模式下，使用“▲”或“▼”增加或減少頻率。當繼電器返回時，屏幕將顯示操作時間，返回時間，動作頻率，返回頻率以及Ua和Uc之間的角度差（用于測量同步測試中的動作角度衰減）。

自動頻率用于做低頻滑移。設置初始電流和電壓后，按“▼”，頻率自動降低。然后按“▲”或“▼”按鈕，頻率將自動給出，直到下一個動作。

● 數字輸入：在測試中，您可以訪問任何接觸式輸入端子。

● 數字輸出：由兩條輸出線組成，一條是跟蹤路線，關閉時試驗按“開始”，斷開時按測試“停止”;另一種方法是跟蹤測試數據的變化，按下“▲”或“▼”按鈕后更改，“停止”時斷開連接。

● 數據記錄區域：保護或返回時，可以記錄運行時間、返回時間、動作頻率以及 Ua 和 UC 之間的角度差。
