直流高壓發生器的結構與原理

        國電中星生產的ZGF系列直流高壓發生器，是根據最新的中國電力行業標準而設計的新一代便攜式直流高壓試驗器，性能好、攜帶方便、操作便捷。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

一、直流高壓發生器的結構：

1、高壓引出接線柱（可連接微安表和水電阻或限流電阻）

2、均壓球

3、倍壓筒體

4、接地端子

5、中頻連接端子

6、底座

二、直流高壓發生器工作原理：

        將機箱、倍壓筒放置到合適位置分別連接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上（即一點接地），電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1.1倍。順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升壓所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出有無異?，F(xiàn)象及聲響。

對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，開始進行試品的泄漏及直流耐壓試驗。將試品、地線等連接好，檢查無誤后即打開電源。

升壓至所需電壓或電流。升壓速度以每秒3-5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。對于小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓（電流）的95%，再緩慢仔細升至所需的電壓（電流）。然后從數顯表上讀出電壓（電流）值。如需對氧化鋅避雷器進行0.75UDC-1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75%，并保持此狀態。此時可讀取電流測量完畢。

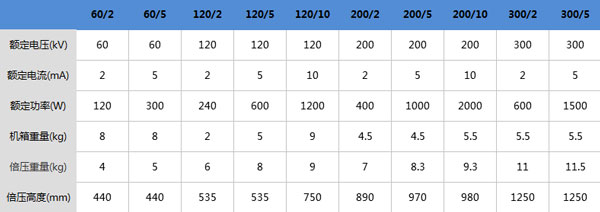

三、國電中星直流高壓發生器型號


        國電中星生產多種型號規格的直流高壓發生器，適用于對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗，歡迎選購！
