變壓器接地電阻阻值過大的原因及預防措施哪些呢？

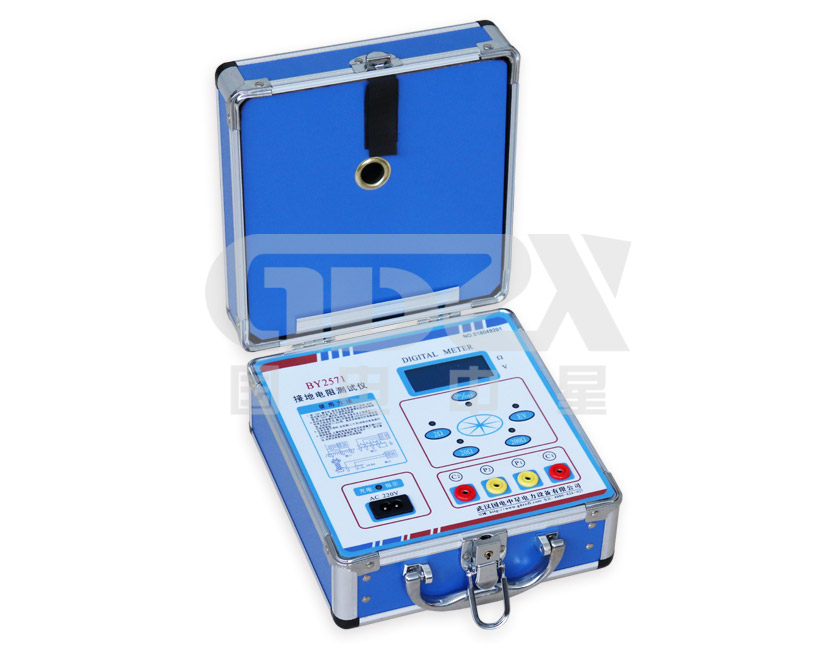

接地電阻測試儀摒棄傳統的人工手搖發電工作方式，由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。那么變壓器接地電阻阻值過大的原因和預防措施哪些呢？

變壓器接地電阻阻值過大的原因

(1)接地裝置的材料不合格。由于接地體埋設不規范，安裝工藝不合格，接地體與接地線接頭連接松動，大地過于干燥等原因，均有可能造成接地電阻阻值過大。

(2)由于對變壓器接地線作用的重要性認識不足，中性線截面積選擇過小，或由于外力的破壞、接地線被盜等原因，都有可能導致接地線斷線或接地電阻阻值過大。

防止變壓器接地電阻過大的預防措施

(1)嚴格施工工藝，規范接地體的埋設。接地裝置一般由鋼管、角鋼、扁鋼及鋼絞線等材料制成。埋設深度應不小于0.5~0.8m。接地裝置的施工一般應和基礎施工同時進行，具體要求如下。

    ①接地槽的深度應符合設計要求，一般為0.5~0.8m，可耕地應敷設在耕作深度以下。接地槽的寬度一般為0.3~0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。

    ②鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加街道電阻阻值。在山區及土壤電阻率較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。

    ③接地引下線應沿電桿敷設引下，并盡可能短而且直，以減少其沖擊電抗。接地引下線以支持件固定在桿塔上，支持件之間的直線距離通常為1.0~1.5m，轉彎部分為0.1m。

    ④接地引下線除為測量接地電阻阻值而預留的斷開處外不得另有接頭，接地裝置的連接應保證接觸間的連接，均采用焊接。接地引下線與為測量接地電阻阻值而預留的斷開處連接均應采用螺栓連接，連接螺栓應鍍鋅防銹。

    ⑤接地體敷設完畢，應回填土，不得將石塊等影響接地體與土壤接觸的

(2)在變壓器的中性線上選取適當?shù)奈恢?，將變壓器的中性線多點重復接地。這樣當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。

(3)在用戶電能表后裝設剩余電流動作保護器。當用戶裝設了保護器后，此時如果變壓器接地點接地電阻阻值過大，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障人身安全。
