串聯諧振耐壓試驗的影響因素有哪些？

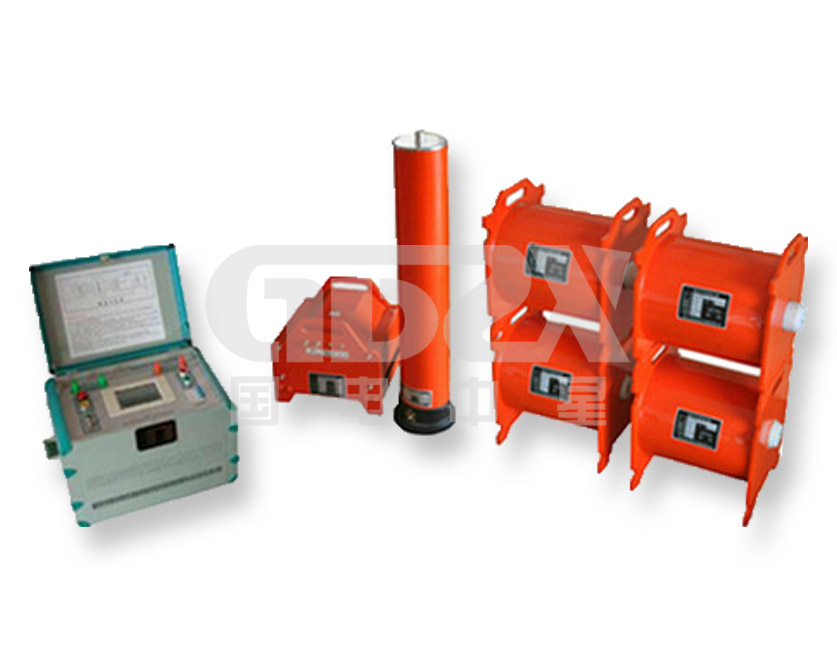

　串聯諧振裝置用于現場效驗的可調試串聯諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。電容式電壓互感器(CVT)在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求。ZXBXZ系列串聯諧振裝置采用多節電抗器串聯的方式，體積小、重量輕、接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。諧振升壓裝置根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。

　　影響串聯諧振耐壓試驗有以下相關因素：

　　1、在諧振條件下，XL = XC，電路的阻抗變小，并減小到電路的電阻。即Zr = R

　　2、在諧振條件下，由于電路的阻抗變小，所以電路中的電流變大。即Ir = V / Zr = V / R

　　3、因此，由于諧振電流Ir的值變大，因此電路消耗的功率也變大。即Pr = I 2 Rr

　　4、在諧振條件下，電路汲取的電流非常大，或者可以說汲取了較大電流。因此，電感Lie （V L = IX L = I x2πfrL）和電容Cie（V C = IX C = I x I /2πfrC）兩端的電壓降也將非常大。

　　5、高壓引線的影響

　　當進行單臺電氣設備的交流耐壓試驗時，由于試驗產品的電容量小，高壓導線對試驗的影響很小，室外配電設備整體進行交流耐壓試驗時，設備的安裝高度隨電壓等級的升高而增大，電壓越高，高壓引線越長，一般地，高電壓引線長，提高了電暈損耗，增加了電路的等效電阻。雜散電容形成的雜散電容與被測電容并聯，電路的諧振頻率降低，使q值降低。同時，周圍電磁場的干擾增大，使得q值減小，因此，在進行高壓級電氣設備的交流耐壓試驗時，應盡可能使用波紋管的高壓引線。

　　6、天氣的影響

　　在高濕度條件下，引線的電暈損耗大大增加，周圍電磁場的干擾增大，使q值減小。 當電路溫度高時，電路的等效電阻大大增加，從而降低Q值。

　　7、試驗時間的影響

　　隨著試驗時間的延長，設備受熱，等效電阻增大，q值也呈下降趨勢，這種現象在大熱天非常顯著，設備通常需要30分鐘的休息才能繼續使用。

　　在電源系統中，在諧振條件下，電路的電感和電容組件（例如斷路器，電抗器等）上會積聚過多電壓，可能會造成損壞。因此，避免了電力系統中的串聯諧振條件。但是，在某些電子設備中，例如收音機和電視接收機的天線電路，調諧電路等。串聯諧振條件用于增加所需頻率的信號電壓和電流。
