直流電阻測試儀如何選型？

       如何選擇合適電流大小的直流電阻測試儀？本文國電中星將為大家介紹幾個計算公式，講解如何確定直流電阻測量的電流值。

公式一

        變壓器繞組中通過額定電壓時的交流空載電流時，鐵心中會有額定磁通密度Bn ，此時鐵心的磁導率將比較低的。測量直流電阻時，需要使鐵心中磁密大于Bn ，使鐵心的碓導率變?yōu)楦?，以減少電路的時間常數和反電動勢dLi/dt ，縮短穩定時間。因此測量直流電阻時的直流電流應至少是：

I= k√ 2i0In+ 100

式中k：常數> 1

i0：交流額定頻率 ，額定電壓下空載電流百分值（%）

In：被測繞組的額定電流（A）

式中常數√2是直流電流等效于交流電流的幅值。因數k比1大時，鐵心中磁密> Bn，

使直流電阻測量時鐵心的磁導率μ降低。

公式二

        在變壓器繞組是星形（Y）聯結時，線電流等于相電流，由上式可得出測量直流電阻時應施加的電流是：

IY=1.41 ki0In: 100

公式三

        在變壓器繞組是三角形(D )聯結時，變流空載電流線電流是相電流的√3倍，而測量直流電阻時的直流電流是按總電流的]和1/3和2/3的比例分配的。所以測量直流電阻應加電流是：

ID= 1.41x3/2+1/√3 ki0Inx100= 1.22 ki0In÷ 100

當k取3~10時，即測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時，可以使

鐵心中磁密日大于Bn接近飽和，即取測量直流電阻時的直流電流等于2% - 10%額定電流。

若測量時直流電流過大，測量時間過長， 則因繞組發熱溫度升高使電阻發生變化，使測量誤差加大。

        上述幾個公式都可以準確選擇合適的電流值。

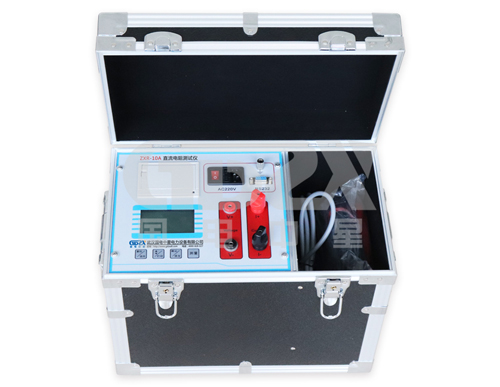

變壓器直流電阻測試儀合適選型：

1、1000kVA及以下變壓器 選配 2A-5A直流電阻測試儀

2、2000kVA及以下變壓器 選配 5A-10A直流電阻測試儀

3、6000kVA及以下變壓器 選配 10A-20A直流電阻測試儀

4、10000kVA及以下變壓器 選配 20A-30A直流電阻測試儀

5、60000kVA及以下變壓器 選配 30A-50A直流電阻測試儀

6、100000kVA及以下變壓器 選配 40A-60A直流電阻測試儀

7、100000kVA以上變壓器 選配 50A-100A直流電阻測試儀

注意：所選的直流電阻測試儀電流在區間范圍比較合適，電流大小決定測試速度快慢，在此區間正常情況在30S內出穩定的測試結果！
