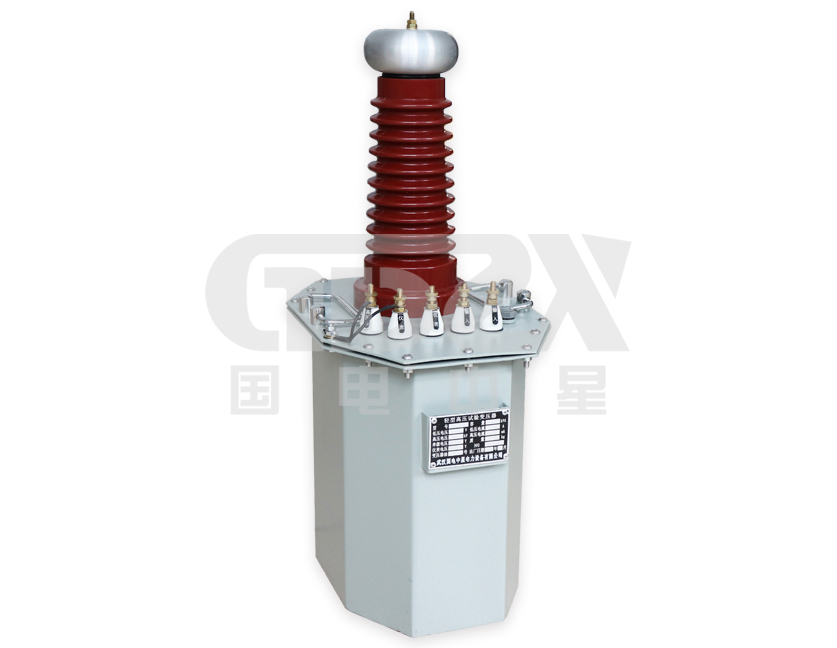

試驗變壓器容量如何選擇？

        進行工頻耐壓試驗或者泄露試驗時，需要工頻耐壓試驗裝置，工頻耐壓試驗裝置包括試驗變壓器和操作臺，那么試驗變壓器如何選擇容量？國電中星為您講解。

1、標稱試驗變壓器容量Pn的確定公式Pn=kVn2ωCt×10-9

式中：Pn——標稱試驗變壓器容量（kVA）

Vn——試驗變壓器的額定輸出高壓的有效值（kV）

K——安全系數。K≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。

Ct——被試品的電容量（pF）

ω——角頻率，ω=2πf，f——試驗電源的頻率

2、被試設備的電容來購Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。

典型數據如下：

簡單的棒式或懸式絕緣子     幾十微法

簡單的分級套管             100~1000pF

電壓互感器                 200~500pF

電力變壓器 ＜1000kVA       500~1000pF

＞1000kVA       1000~10000pF

高壓電力電纜和油浸絕緣     250~300pF/m

氣體絕緣                     ~60pF/m

封閉變電站，SF6氣體絕緣    100~10000pF

3、對于不同的試驗電壓Vn，選擇不同的安全系數k

一下列出不同的Vn所選用的k值供參考。

Vn=50~100kV   k=4

Vn=150~300kV  k=3

Vn＞300kV     k=2

國電中星是電力測試設備生產廠家，更多資訊和技術指導盡在國電中星官網，歡迎登陸，歡迎選購！
