串聯諧振中系統配置功能要求

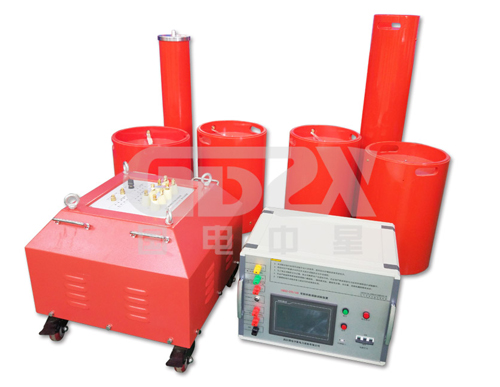

       串聯諧振試驗裝置是由四個部件組成，分別為調頻調壓控制源、勵磁變壓器、電抗器和電容分壓器，本文中，國電中星將為大家詳細介紹串聯諧振中系統配置功能要求。

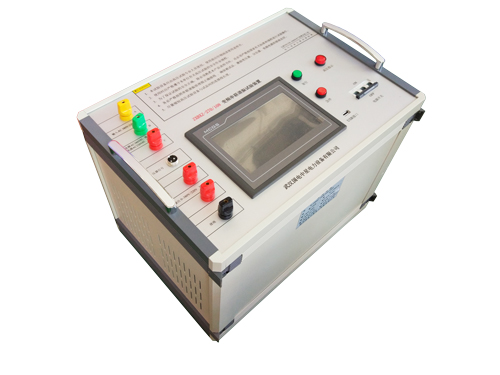

一、變頻控制源

過壓保護、失諧保護：變頻控制源有電子式過壓保護、失諧保護功能，避免視頻不受過流和閃絡上海，且動作靈敏。

過流保護：系統裝有電子式過流保護裝置，此裝置抗干擾能力強，并有動作迅速，避免視頻不受到傷害，而且，它采用關斷功率管的方式來切斷輸出，不直接切斷電流，不會產生電弧。

自動尋找諧振點：在試驗時，可以設定變頻控制源自動/手動方式，自動方式，變頻控制源將根據操作員設定的試驗電壓和試驗時間自動的升壓，到時間后自動降壓并保存試驗數據顯示在顯示屏上，根據用戶的需要可以存入儀器的內存中永久保存。數據存儲：根據用戶的需要可以將試驗數據存入儀器的內存中永久保存。

溫濕度顯示：儀器可以顯示試驗環境的問題和濕度，以便用戶分析數據。

波形顯示和分析：儀器具有波形顯示功能，能觀察高壓輸出的波形，并可以分析波形中的諧波成分。

二、激勵變壓器?

容量要求：勵磁變壓器容量為10?kVA，輸出電壓為0～1000V/0～2500V,高壓電流為10A/4A。

結構性能要求：激勵變壓器原、副邊線圈按10?kV隔離水平設計，原邊線圈與鐵心和鐵外殼處在同一電位上，副邊線圈對原邊線圈及地為高壓隔離。激勵變壓器的輸出端對地連接有壓敏電阻器或氧化鋅避雷器，激勵變壓器的結構型式為環氧澆注式，有3倍以上的絕緣裕度，這樣可以有效地防止反擊過電壓和傳遞過電壓對試驗設備和人身的沖擊。?

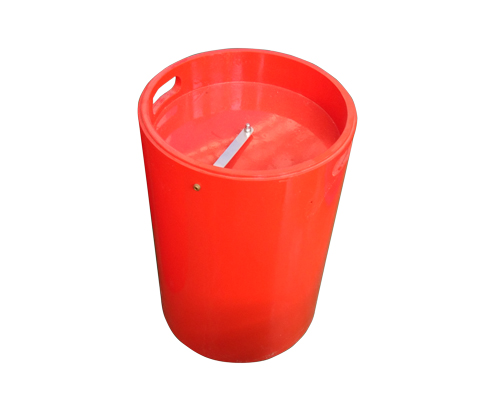

三、電抗器?

電抗器設計單節為20kV/1.8A和容量20kV/0.8A兩種。其中20kV/1.8A的電抗器六只，20kV/0.8A的電抗器三只。采用20kV/1.8A的六只電抗器先三只串聯成兩組再兩組并聯后再與20kV/0.8A的電抗器三只串聯組并聯可以完成35kV、截面積185?mm2、2km交聯電纜的耐壓試驗，采用20kV/1.8A的電抗器五只并聯可以完成10kV、截面積300mm2、5km交聯電纜的交流耐壓試驗。?

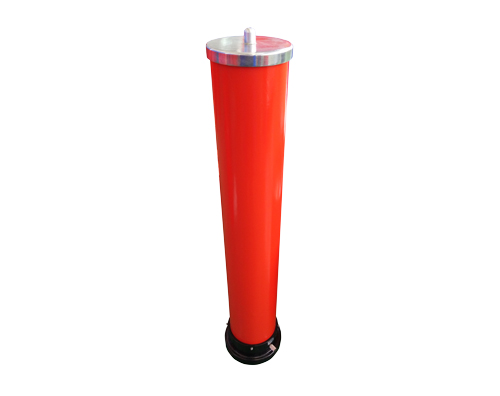

四、電容分壓器?

分壓器設計為純電容分壓型式，分壓比例為6000：1；工作頻率為30?Hz-300Hz，交流有效值1級。高低壓電容采用相同的材料，試驗頻率。電壓幅值和電磁場對其測量準確度無影響。

        國電中星是串聯諧振廠家，型號多產品全，客戶遍布各地，并且收獲一大批好評，是廣大用戶的高性價比之選！
