串聯諧振和并聯諧振的5點區別

       在電阻、電感和電容的串聯電路中，出現電路的端電壓和電路總電流同相位的現象，叫做串聯諧振。在電感線圈與電容器并聯的電路中，出現并聯電路的端電壓與電路總電流同相位的現象，叫做并聯諧振。下面國電中星為大家介紹串聯諧振和并聯諧振的區別有哪些？

區別一

        從負載諧振方式劃分，可以分為并聯逆變器和串聯逆變器兩大類型，下面列出串聯逆變器和并聯逆變器的主要技術特點及其比較。串聯逆變器的負載電路對電源呈現低阻抗，要求由電壓源供電。因此，經整流和濾波的直流電源末端，必須并接打的濾波電容器，當你變失敗時，浪涌電流大，保護困難。并聯逆變器的負載電路對電源呈現高阻抗，要求由電流源供電，需在直流電源末端串接大電抗器。但在逆變失敗時，由于電流受大電抗限制，沖擊不大，較易保護。

區別二

        串聯逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正波弦，換流是在晶閘管上電流過零以前進行，負載電流也總時超前電壓一φ角。并聯逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振電容器上電壓過零以前進行，負載電流也總是越前于電壓一φ角。

區別三

        串聯諧振的工作頻率必須低于負載電路的固有震蕩率，即應確保有合適的t時間，否則會因逆變器上、下橋臂直通而導致?lián)Q流的失敗。并聯逆變器的工作頻率必須略高于負載電路的股友震蕩頻率，以確保有合適的反壓時間t，否則會導致晶閘管間換流失?。喝舾叩奶?，則在換流時晶閘管承受的反向電壓會太高，這是不允許的。

區別四

        并聯逆變器在換流時，晶閘管在全電流運行中別強迫關斷的，電流被迫降至零以后還需加一段反壓時間，因而關斷時間較長，相比之下，串聯逆變器更適宜于在工作頻率較高的感應加熱裝置中使用。

區別五

        串聯逆變器啟動容易，適用于頻繁起動工作的場合，而并聯逆變器需附加起動電路，起動較為困難。

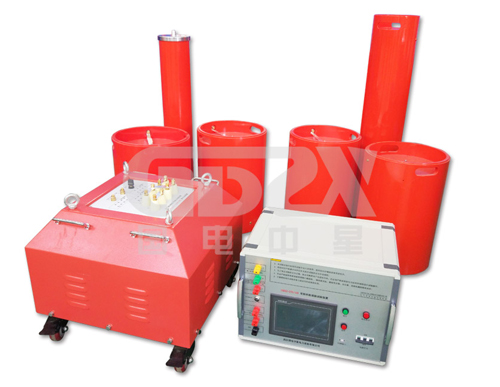

        國電中星是電力測試設備廠家，擁有專業的研發團隊和強大的生產力，生產的設備有串聯諧振、直流高壓發生器、超低頻高壓發生器、局部放電測試儀、繼電保護測試儀、電纜故障測試儀、交直流標準源、蓄電池充放電測試儀等等，產品種類多型號全，歡迎選購！
