三通道直流電阻測試技術在變壓器檢測中的應用與ZXR-20A+儀器解析

在電力設備維護與檢測領域，變壓器繞組的直流電阻測量是評估其導電回路連接狀態、繞組匝間絕緣及分接開關性能的重要試驗項目。傳統單通道測試方式往往耗時較長，尤其在大型變壓器測試中，三相不平衡率的計算需分相多次測量，效率較低。三通道直流電阻測試儀的出現，顯著提升了測試效率與數據一致性。本文將以ZXR-20A+三通道直流電阻測試儀為例，對其技術特點、性能優勢及應用場景進行分析，為現場技術人員提供參考。

一、儀器核心功能與設計理念

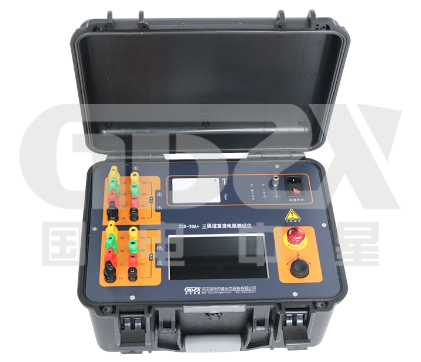

ZXR-20A+是一款集三通道同步測量、三相直阻測試（適用于Yn、Y、△型繞組）及消磁功能于一體的智能化測試設備。其設計著眼于現場測試的便捷性與高效性，通過一次接線即可完成三相繞組的直流電阻測量，并自動計算三相不平衡率，大幅縮短了測試時間，減少了接線轉換可能引入的誤差。

二、技術特點與性能分析

1. 多通道同步測試能力

●   支持三相繞組同步測量，最大輸出電流達單相40A、三相雙20A，覆蓋0.1mΩ至25kΩ的寬量程范圍，滿足從配電變壓器到大型電力變壓器的測試需求。

●   針對不同接線組別（Yn、Y、△）均可采用三相測試模式，自動化程度高，減少人為干預。

2. 數據穩定性判斷與輔助功能

●   測試過程中自動計算5S、15S、30S電阻變化率，輔助試驗人員判斷數據是否趨于穩定，避免因讀數時機不當導致的結果偏差。

●   集成消磁功能，可在測試后對變壓器進行退磁處理，減少剩磁對后續試驗的影響。

3. 安全保護與人機交互

●   具備反電動勢保護、斷線保護、斷電保護及接地報警等多重安全機制，保障人員與設備安全。

●   采用7英寸真彩觸控屏，配合飛梭旋鈕，操作直觀流暢，支持中文菜單引導，降低使用門檻。

●   內置熱敏打印機，本地存儲200組數據，支持?jǐn)?shù)據導出與管理。

4. 測量準確度與環境適應性

●   基本準確度為±(讀數×0.2%+2字)，在寬量程范圍內保持良好的測量一致性。

●   工作溫度范圍-10℃～50℃，適應多數現場環境條件。

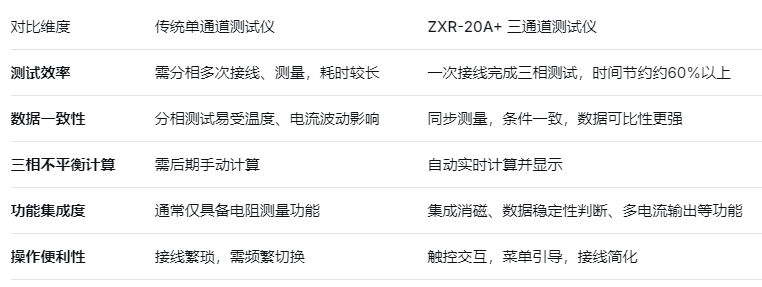

三、與傳統單通道儀器的對比

四、現場應用建議

1.測試前準備：確認變壓器繞組接線類型，選擇對應測試模式；確保接地可靠，儀器保護功能正常啟用。

2.電流檔位選擇：根據繞組電阻大致范圍選擇合適的輸出電流，兼顧測量速度與數據穩定性。

3.數據判讀：關注自動計算的三相不平衡率是否在允許范圍內（通常≤2%），并結合電阻變化率判斷數據有效性。

4.消磁操作：在直流電阻測試完成后，建議進行消磁處理，尤其對后續需開展勵磁特性或感應電壓試驗的變壓器。

五、結語

ZXR-20A+三通道直流電阻測試儀通過多通道同步測量、智能化數據判斷及集成化功能設計，為變壓器直流電阻測試提供了高效、可靠的解決方案。其在實際應用中顯著提升了測試效率與數據質量，適用于變電站、發電廠、檢修現場及試驗室等多種場景，是電力試驗人員值得關注的工具之一。
