手持式局放檢測新維度：ZXPD-300T多功能檢測儀技術淺析

在電力系統的日常運維中，開關柜等高壓電氣設備的絕緣狀態監測是預防事故、保障供電可靠性的關鍵環節。局部放電（PD）作為絕緣劣化的重要早期征兆，其有效檢測至關重要。近年來，手持式局放檢測儀因其便攜性與高效性，逐漸成為巡檢人員的得力工具。本文將結合ZXPD-300T局部放電檢測儀的技術特點，探討其在現場應用中的性能與價值。

一、 核心功能定位：地電波與超聲波的融合診斷

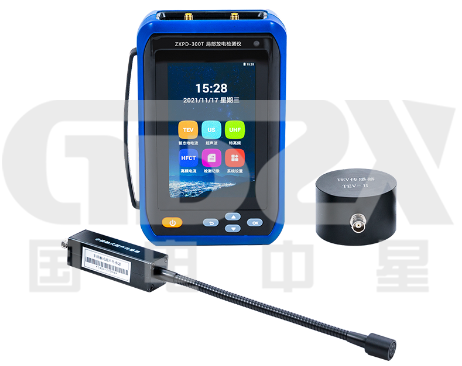

ZXPD-300T是一款集成了地電波（TEV）和超聲波（US）兩種主流檢測方法的手持式儀器。這種雙模式融合設計，為解決復雜的現場檢測問題提供了多維度視角。

○   地電波（TEV）檢測：主要用于檢測開關柜等金屬封閉設備內部因局部放電產生的沿柜體傳播的電磁波信號，對于內部絕緣缺陷較為敏感。

○   超聲波（US）檢測：通過檢測放電產生的聲學振動信號，尤其擅長發現表面放電、電暈以及機械松動等缺陷，并能輔助進行定位。

○   通過雙通道數據關聯分析，技術人員可以交叉驗證放電現象，降低誤判概率，更清晰地判斷故障類型。

二、 技術指標解析：性能與便攜的平衡

與傳統的臺式或柜式局放檢測系統相比，ZXPD-300T在保證核心檢測能力的同時，在便攜性和易用性上做了顯著優化。

1. 檢測性能對比

○   測量范圍與精度：其測量范圍覆蓋0～60dB，足以捕捉從微弱到較強的放電信號。±2dB的測量誤差和1dB的分辨率，能夠滿足定性及半定量分析的需求，便于跟蹤放電發展趨勢。

○   檢測帶寬與采樣：3M-100MHz的檢測帶寬確保了能夠捕獲豐富的放電高頻成分。12bit的采樣精度配合每周期720個最大脈沖數的處理能力，使其能夠清晰地呈現放電脈沖的細節。

2. 便攜設計與現場適應性
與傳統設備相比，ZXPD-300T的突出優勢在于其手持式設計：

○   體積與重量：整機尺寸為235mm×133mm×48mm，重量僅0.85kg，非常適合巡檢人員長時間手持操作。

○   續航與環境適應性：內置電池可支持約7小時連續工作，覆蓋大部分日常巡檢任務。其工作溫度范圍（-20℃～50℃）及海拔高度（≤3000m）適應性強，能滿足多種惡劣環境下的使用需求。

三、 智能化與擴展性：面向未來的巡檢體驗

ZXPD-300T在軟件和硬件生態上體現了現代檢測儀器的智能化趨勢。

○   操作系統與交互：采用流行的Android系統與5英寸觸摸屏，操作邏輯直觀，降低了學習成本。支持觸摸與按鍵雙重操作，適應不同使用習慣。

○   數據管理與診斷輔助：儀器提供二維、三維圖譜的存儲與讀取功能，便于進行深度回溯分析。內部集成的放電類型庫是一個重要工具，能幫助技術人員將現場數據與典型放電圖譜進行對比核實，提升診斷效率。

○   豐富的擴展接口：集成的USB-TypeC、RFID、WiFi、藍牙以及500萬像素攝像頭，極大地豐富了數據采集與現場記錄的手段。RFID功能特別利于與物聯網系統集成，實現設備信息與檢測數據的快速關聯，推動運維管理數字化。

四、 總結與展望

綜合來看，ZXPD-300T局部放電檢測儀在便攜性、多模式檢測與智能化數據分析之間取得了良好平衡。它并非追求實驗室級別的高精度，而是專注于解決現場巡檢的實際痛點：如何快速、有效、方便地發現早期絕緣隱患。

對于技術人員而言，選擇這樣一款儀器，意味著：

○   能夠在不影響設備運行的情況下進行帶電檢測，提升運維效率。

○   通過地電波與超聲波的雙重驗證，提高缺陷識別的置信度。

○   利用智能化的圖譜與放電庫功能，輔助經驗判斷，加速故障分析進程。

隨著狀態檢修模式的普及，像ZXPD-300T這樣功能全面、易于上手的手持式檢測儀，將成為保障電力設備安全運行的重要工具，助力技術人員從“被動檢修”向“主動預警”轉變。
