輕量化與高性能：YDQ系列充氣式試驗變壓器的技術解析與應用優勢

在電力設備試驗領域，試驗變壓器是進行高壓試驗的關鍵設備，其性能直接影響測試的準確性與現場操作的安全性。傳統的油浸式試驗變壓器雖廣泛應用，但存在重量大、易污染、維護復雜等問題。近年來，YDQ系列充氣式試驗變壓器憑借其顯著的技術進步和優異的綜合性能，逐漸成為現場高壓試驗的理想選擇。本文將從技術參數、結構特點、性能對比及應用優勢等方面對該系列產品進行系統分析。

一、產品概述

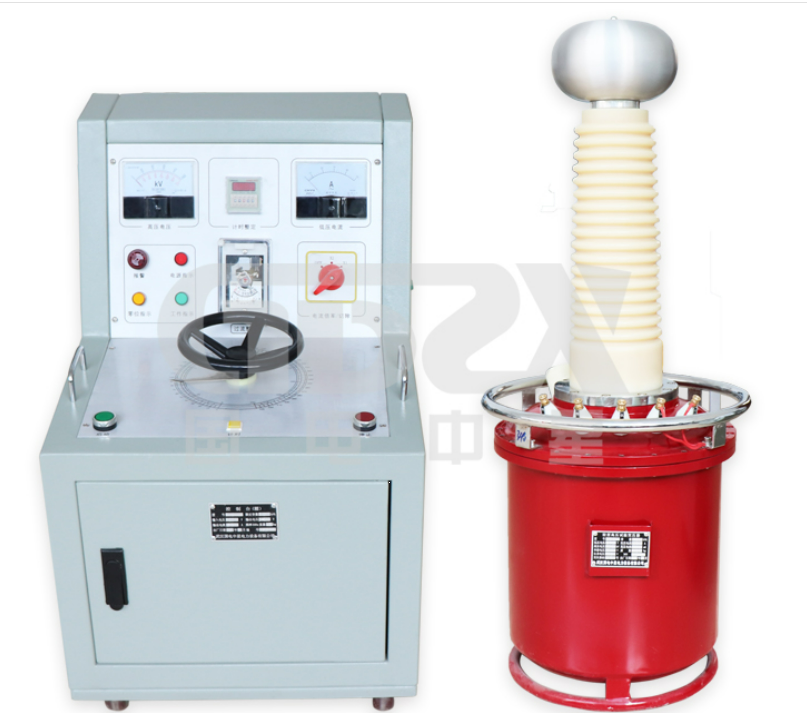

YDQ系列充氣式試驗變壓器采用SF?氣體作為絕緣介質，取代傳統的絕緣油，實現了設備的輕量化、無油化和高可靠性。該系列產品電壓等級覆蓋廣泛，容量從1.5 kVA 至 50 kVA，高壓側電壓可達200 kV，適用于各類高壓試驗場景，包括交流耐壓、直流耐壓、局部放電檢測等。

二、主要技術參數分析

從提供的參數表可以看出，YDQ系列產品具備如下技術特征：

• ●      容量范圍廣：1.5 kVA ~ 50 kVA，滿足不同試驗需求。

• ●      高壓側電壓等級多樣：50 kV、100 kV、150 kV、200 kV等多檔可選。

• ●      低壓側標準電壓：多為200 V或400 V，兼容常規電源。

• ●      阻抗電壓穩定：多數型號保持在8%~10%，具有良好的電氣特性。

• ●      空載電流低：全部型號＜4%，能耗低，效率高。

• ●      溫升控制優異：6分鐘溫升試驗均控制在50℃以內，散熱性能良好。

• ●      重量輕、體積小：如10/50型號僅60 kg，相比同等級油浸變輕40%以上。

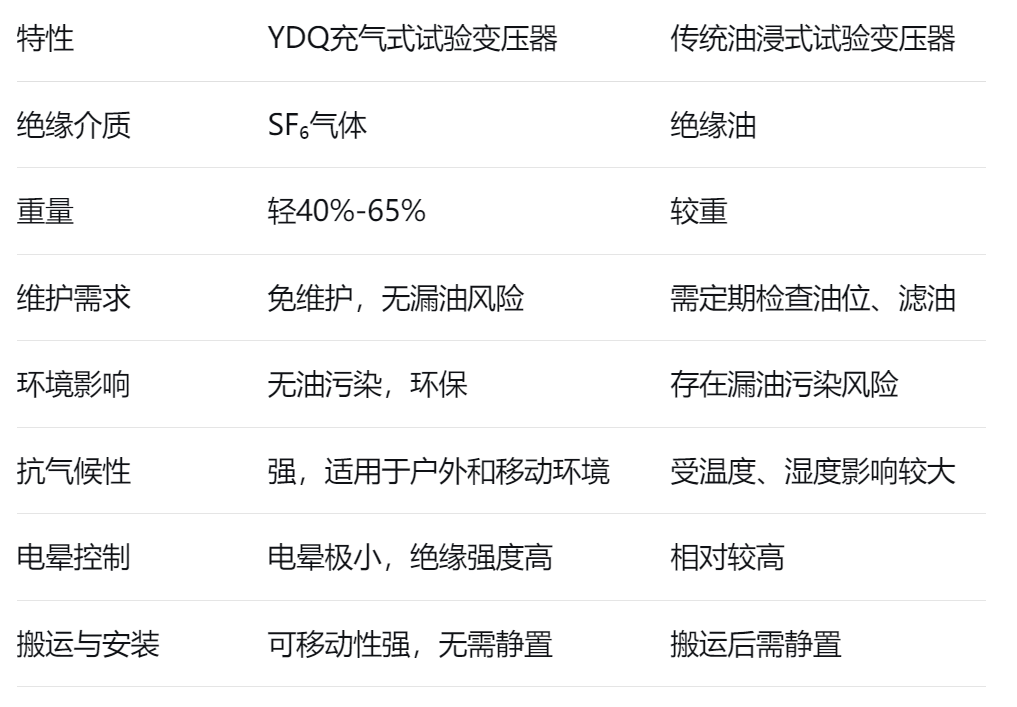

三、與傳統油浸式試驗變壓器的對比

四、性能特點詳解

1. 輕量化設計與便攜性

YDQ系列采用高強度鋁合金外殼與緊湊型結構設計，大幅減輕設備重量。例如20/200型號僅重140 kg，而同等油浸變可能超過300 kg，極大提升了現場試驗的機動性。

2. 高絕緣強度與低電暈

SF?氣體具有優異的絕緣性能和滅弧能力，使其在相同體積下能承受更高電壓，電暈現象明顯減少，適用于對電磁干擾敏感的高精度試驗環境。

3. 環境適應性強

無需擔心油品凝固、泄漏或污染問題，可在-25℃至45℃環境下穩定運行，特別適合南方潮濕、北方寒冷或高海拔地區使用。

4. 無需靜置，即搬即用

油浸式變壓器在搬運后需靜置以排除氣泡，而充氣式結構無此限制，大幅提升試驗效率。

五、應用場景推薦

• ●      電力系統現場試驗：如變電站、發電廠、線路巡檢中的耐壓試驗。

• ●      頻繁移動試驗場合：如第三方檢測機構、設備制造商、科研單位。

• ●      對潔凈度要求高的場所：如室內實驗室、GIS設備區、新能源場站。

• ●      高海拔、高濕度等惡劣環境：如山區、沿海地區的電力設備試驗。

六、結語

YDQ系列充氣式試驗變壓器通過技術革新和材料優化，在保持高性能的同時實現了設備的輕量化、環?；透呖煽啃浴Ｆ滹@著的技術優勢與良好的現場適應性，使其成為現代高壓試驗中替代傳統油浸設備的優選方案。建議技術人員在選型時結合具體試驗需求、環境條件與移動頻率，合理選用該系列產品，以提升試驗效率與安全性。
