繼電保護測試儀在應用中的問題及解決方案（二）——TA飽和問題

       上節我們了解了微機繼電保護測試儀應用中的勵磁涌流問題，在本節中，國電中星與大家詳細說明的是繼保儀應用中的TA飽和問題，詳情請閱讀下文。

一、TA飽和的定義

        TA是指電流互感器，TA飽和就是TA鐵芯中的磁通飽和。由于磁通密度與感應電勢成正比,因此,如果TA二次負載阻抗大,則在同樣電流情況下,二次回路感應電勢就大,或在同樣的負載阻抗下,二次電流越大,感應電勢就越大,這兩種情況都會使鐵芯中磁通密度大,磁通密度大到一定值時,TA就飽和。TA嚴重飽和時,一次電流全部變成勵磁電流,二次側感應電流為零,流過電流繼電器的電流為零,保護裝置就會拒動。

二、TA飽和對保護的影響

        在10kV線路中，出口處短路電流一般比較小。同一線路中，出口處短路電流大小會隨著系統規模及運行方式不同而有所差異。隨著系統規模的不斷擴大，10kV系統短路電流會隨著變大，可以達到TA一次額定電流的幾百倍，系統中原有一些能正常運行的變比小的TA就可能飽和；另一方面，短路故障是一個暫態過程，短路電流中含大量非周期分量，又進一步加速TA飽和。在10kV線路短路時，由于TA飽和，感應到二次側的電流會很小或接近于零，使保護裝置拒動，故障由母聯斷路器或主變壓器后備保護切除，不僅延長了故障時間，擴大故障范圍，供電可靠性受到影響，還會嚴重威脅運行設備的安全?！　?/p>

三、避免TA飽和的方法

        1、在選擇TA時，變比盡量不要太小，需要考慮線路短路時TA飽和問題，一般10kV線路保護TA變比大于300/5為好。

        2、盡量減少TA二次負載阻抗，盡量避免保護和計量共用TA，縮短TA二次電纜長度及增大二次電纜截面。對于綜合自動化變電所，10kV線路盡可能選用保護、測控合一的產品，并在控制屏上就地安裝，這樣能有效減小二次回路阻抗，防止TA飽和?！　?/p>

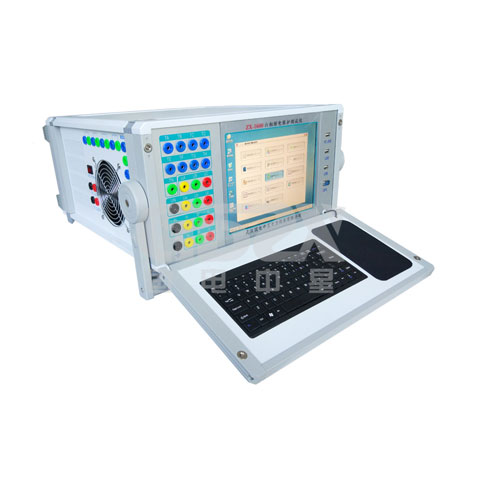

        國電中星專業生產繼保儀，種類多型號全，ZXJB單相繼電保護綜合測試儀、ZX-702微機繼電保護測試儀、ZX-802微機繼電保護測試儀、ZX-1200微機繼電保護測試儀、ZX-1600微機繼電保護測試儀、ZX-6000光數字繼電保護測試儀以及ZX-6002數模一體繼電保護測試儀，選擇多多，性價比高，歡迎選購！
