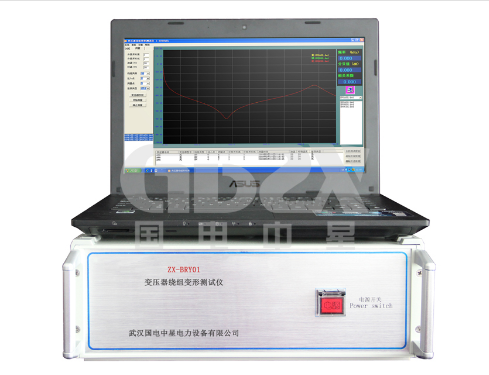

基于頻域響應的ZX-BRY01變壓器繞組變形測試儀技術解析與應用

變壓器作為電力系統的核心設備，其繞組機械結構的完整性直接關乎電網安全。傳統的繞組變形檢測依賴經驗判斷或代價高昂的吊罩檢查，而頻域響應分析法(FRA) 憑借其無損、高效和靈敏的特性，已成為行業主流診斷技術。本文將深入解析ZX-BRY01變壓器繞組變形測試儀的技術突破，并與傳統方法進行對比，為技術人員提供實踐參考。

一、 ZX-BRY01核心技術優勢

1.高頻精細掃描能力

線性掃頻高達10MHz（40000個掃頻點），分辨率可選0.25kHz/0.5kHz/1kHz，遠超行業常見設備（通常上限1-2MHz）。高頻段對細微變形（如匝間短路、局部扭曲）的捕捉能力顯著提升。

分段掃頻優化：在關鍵頻段（如0.5kHz-1MHz）提供2000掃頻點，兼顧效率與重點區域分析深度。

2.無線智能測量系統

創新采用WIFI/藍牙/USB多模無線連接平板或筆記本，徹底擺脫線纜束縛。測量單元可在變壓器上靈活放置，測試人員無需反復上下攀爬（傳統有線設備需現場布線，易受干擾且效率低）。

高速單片機控制：實現自動量程調節、采樣頻率自適應，大幅降低操作復雜度。

3.專家級智能診斷軟件

多曲線對比分析：支持同時加載6條歷史曲線，提供橫向（相間）、縱向（歷史）綜合比對，參數自動計算。

AI輔助診斷：內置專家系統根據頻響變化幅度、區域、趨勢進行量化分析，自動生成繞組狀態評估報告（“正?！?、“輕微變形”、“嚴重變形”等），減少人為誤判。

強大數據管理：自動保存測試環境參數，支持數據存盤、彩色報告打印及離線信息編輯（如變壓器銘牌參數）。

4.極致的現場效率

免吊罩拆裝：僅需斷開母線，單相測量<60秒，全繞組（高中低壓）<10分鐘（傳統吊罩檢測需停電數小時甚至數天）。

布放自由：信號引線任意布放不影響結果，提升高空作業安全性與便捷性。

二、 ZX-BRY01與傳統方法及同類設備對比

三、 典型應用場景與價值

1.抗短路能力評估：在新投運或經受短路沖擊后快速判斷繞組狀態。

2.狀態檢修決策：精準識別輕微變形，避免不必要的吊罩大修；確認嚴重變形，為更換提供依據。

3.運輸安裝后檢查：確保設備在運輸、安裝過程中繞組未受損。

4.故障溯源分析：輔助分析變壓器故障的根本原因（如是否源于機械損傷）。

5.全生命周期管理：建立繞組“指紋”基線，實現狀態趨勢跟蹤。

四、 實測指標印證可靠性

1.寬動態范圍與高精度：-120dB至+20dB幅度范圍，±0.1dB精度確保微弱信號捕捉。

2.卓越重復性：同相測試重復率≥99.9%，保障數據可比性。

3.堅固便攜：整機13kg（含箱），適應變電站復雜環境。

結論：技術革新驅動高效運維
ZX-BRY01變壓器繞組變形測試儀代表了頻域響應分析技術的最新進展。其10MHz高頻掃描、無線智能操控、AI輔助診斷等核心優勢，解決了傳統方法效率低下、依賴經驗以及普通FRA設備精度不足、操作繁瑣的痛點。該儀器將繞組狀態檢測從“事后解體檢查”或“經驗式推斷”推向“精準量化評估” 的新階段，為電力企業實施狀態檢修、提升變壓器運維精益化水平提供了強大技術支撐。建議技術人員掌握其原理與應用技巧，使之成為保障主網安全的常態化利器。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
