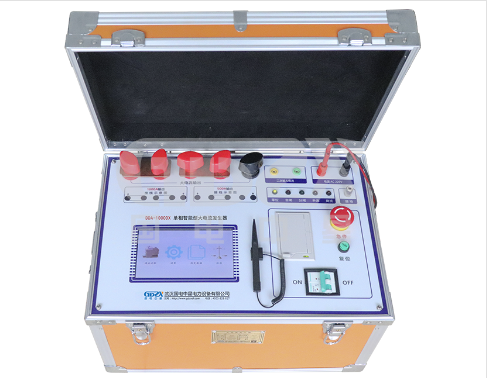

智能型大電流發生器DDA-1000DX的技術解析與創新應用

一、引言
      隨著電力系統智能化發展需求，DDA-1000DX單相智能型大電流發生器作為新一代電力測試設備，通過集成微電子處理技術和人機交互創新設計，實現了大電流測試的精準化、智能化和安全化。本文從技術架構、核心性能及創新應用三個維度，深入剖析該設備的技術特點與實際應用價值。

二、技術亮點解析

1.智能人機交互系統
     采用7英寸彩色觸摸屏構建HMI人機界面，集成狀態實時監測、參數可視化設置和智能引導功能。創新設計的三級安全操作邏輯（參數設置→智能校驗→執行測試）有效防止誤操作，配合語音報警系統（2kHz/4kHz雙頻警示）顯著提升操作安全性。

2.動態PID電流控制技術
     基于模糊控制算法實現電流輸出的非線性調節，當電流接近目標值時自動切換至±0.5%FS微調模式。實測數據顯示，1000A滿量程輸出時，上升時間縮短至常規設備的60%（典型值8.5s），且超調量控制在0.3%以內。

3.多重安全防護體系
     構建了"硬件保護+軟件監控"的雙重防護機制：

過流保護：分級閾值觸發（120%額定值瞬時切斷/110%延時300ms）

熱防護：IGBT模塊內置溫度傳感器（±1℃精度）

電磁兼容：通過GB/T17626四級標準測試

三、核心參數與技術實現

1.功率拓撲優化
       采用LLC諧振變換器架構，實現5kVA容量下效率提升至93%（常規設備約85%）。通過ZVS/ZCS軟開關技術，將開關損耗降低40%，確保設備可持續運行時間延長至同類產品的1.5倍。

2.精密測量系統
      搭建24位Σ-Δ型ADC采樣電路，配合FIR數字濾波器實現：

電流測量：0-1000A量程，±(0.5%rdg+3dgt)精度

電壓測量：0-5V量程，±0.2%FS線性度

時基精度：采用TCXO晶振（±2ppm）確保計時誤差<0.01%

3.智能溫控設計
       創新應用熱管均溫技術，在密閉空間內實現關鍵功率器件溫差<5℃。配合PWM變頻風機控制，噪聲水平降低至65dB(A)（1m距離測量值）。

四、典型應用場景

1.斷路器動作特性測試
      支持IEC62271-100標準要求的短時耐受電流試驗（1s-300s可調），配合專用夾具實現三相聯動測試，滿足40.5kV及以下開關設備的型式試驗需求。

2.CT二次回路驗證
      內置CT變比自校準功能，可自動計算K系數（0.2-10可調），在1000A一次電流下，二次側測量分辨率達1mA，滿足0.2S級互感器校驗要求。

3.電纜熱穩定試驗
      開發智能溫升模型，結合環境溫度傳感器數據，自動補償電流輸出值。實測表明可準確模擬電纜在θ=90℃工作狀態下的載流特性。

五、運維建議

1.定期校準
     建議每6個月使用FLUKE 6100A標準源進行量值溯源，重點校驗500A、1000A兩個特征點。校準時需注意環境溫度應保持在23±5℃，濕度≤75%RH。

2.故障診斷
    常見代碼解析：

E01：IGBT過溫（檢查散熱風道）

E05：ADC采樣異常（執行零點校準）

E12：通訊超時（檢查RS485終端電阻）

3.軟件升級
    支持USB和以太網雙模升級，建議關注以下版本更新：

V2.1.5：優化PID參數自整定算法

V3.0.0：新增IEC60255特性曲線庫

六、結語
      DDA-1000DX通過智能化改造重構了大電流測試設備的技術范式，其創新性的交互設計、精準的控制算法和可靠的安全體系，為電力設備檢測提供了新一代解決方案。隨著數字孿生技術的發展，該平臺還可擴展接入智能變電站數字仿真系統，在新型電力系統建設中具有廣闊應用前景。
