電力變壓器工頻耐壓試驗現場注意事項

工頻耐壓試驗是在高電壓下鑒定絕緣強度的試驗方法，反映變壓器部分主絕緣存在的局部缺陷。

變壓器工頻耐壓試驗注意事項

由于工頻耐壓試驗是破壞性試驗，因此，必須在變壓器的絕緣經過所有的非破壞性試驗合格后才進行誤項試驗。

被試?yán)@組所有的引出線均應短接后接試驗電壓，非試驗繞組必須短接后，再可靠接地。否則將會影響試驗電壓的準確性，甚至可能危及被試變壓器的主絕緣。

新注油的變壓器，必須靜放一段時間并充分放氣后進行試驗。靜放時間：10KV為5-6h 35KV為12-16h，110KV為24h，220KV為48h。

全絕緣變壓器的試驗電壓為線端絕緣水平的試驗電壓，分級絕緣變壓器的試驗電壓不中性絕緣水平的試驗電壓。

試驗中，如發生放電或擊穿時，應迅速降低試驗電壓，切除電源，以避免故障的擴大。如需重新進行耐壓試驗時，應靜放一段時間后再進行加壓。

幾種放電故障的判斷

油間隙擊穿放電。在耐壓試驗升壓階段或特價段，被試變壓器發出清脆的“鐺鐺”很像金屬撞擊油箱的聲音，一般是由于油間隙距離不夠，導致油間隙擊穿。重復試驗時，由于油間隙的絕緣強度能自動恢復，其放電電壓不會明顯下降。

固體絕緣爬電或擊穿。在試驗過程中，若出現“哧味”的放電聲，電流表指示增加，這是由于固體絕緣(多數是絕緣角環)表面爬電，或繞組端部對失軛之間的爬電。若電流表的指示突增，被試驗變壓器發出清脆的“啪”的聲響，說明固體已被擊穿。重復試驗時，由于固體絕緣擊穿后絕緣不能恢復，擊穿電壓明顯下降，甚至一開始加壓，電開關就動作。

油中氣泡放電。試驗過程中出現放電聲，但儀表擺動不大，重復試驗時，放電聲就消失了這種現像是變壓器內部氣泡放電引起的，放電聲消滅是由于氣泡擊穿放電，氣泡逸出所致。通過真空注油，靜放及充分放電，可減少消除和減少油中氣泡。

懸浮金屬放電。加壓過程中，變壓器內部有炒豆般的響聲，電流表指示很穩定，這是懸浮金屬放電現象。引起這類放電的原因主要是應該接地的金屬件未接地，如夾件接地不良，鐵心懸浮及變壓器內部金屬異物等，在交變電場作用下，這些不接地的金屬件產生懸浮電位，并對地放電。

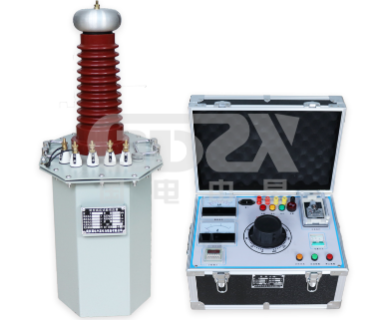

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
