變壓器絕緣試驗及直流電阻測量的意義

絕緣試驗及直流電阻測量

(1)現場對變壓器的絕緣試驗包括：絕緣電阻的測量和介質損耗因數的測量。

絕緣電阻的測量：

測量繞組連同套管一起的絕緣電阻、吸收比或極化指數，對檢查變壓器整體的絕緣狀況具有一定靈敏度，它能有效檢查出變壓器絕緣整體受潮、部件表面受潮或臟污以及貫穿性的集中缺陷。

但由于變壓器絕緣結構的復雜性及溫度的影響，絕緣電阻和吸收比反映絕緣缺陷有不確定性，隨著變壓器容量的增大，絕緣結構的改進，使得其繞組絕緣電阻和主要電容相應增大，吸收時間常數加大，吸收比反而有隨著繞組絕緣電阻值升高而減少的趨勢，對變壓器絕緣的描述不如極化指數準確。

測量鐵心及夾件的絕緣電阻，則能有效發現變壓器鐵心多點接地故障的存在，這是因?yàn)檫@些部件絕緣結構較簡單，絕緣介質單一，正常情況下基本不承受電壓，絕緣更多的是起隔離作用，而不像繞組絕緣要承受高電壓。

介質損耗因數的測量：

測量繞組連同套管的介質損耗因數，可以檢查變壓器整體受潮和油質劣化的情況。由于變壓器絕緣是由絕緣紙、絕緣油和瓷套管等構成的整體，加上表面泄漏的影響，此時測出的介損值，對絕緣局部受潮無法有效反映，如當套管絕緣很低時，往往就不能從這一整體介損值測量中反映出來，所以還必須單獨進行套管試驗。

和繞組泄漏電流試驗一樣，介質損耗因數試驗的有效性也隨著變壓器電壓等級的提高、容量和體積的增大而下降。

繞組直流電阻的測量：

它是一項方便而有效地考察電流回路連接狀況的試驗，能反映繞組焊接質量、繞組匝間短路、繞組斷股或引出線折斷、分接開關及導線接頭接觸不良等故障，實際上它也是判斷各相繞組直流電阻是否平衡、分接開關擋位是否正確的有效手段。是判斷電流回路連接狀況的有效方法。同時，繞組直流電阻測量也是考察變壓器縱絕緣的主要手段之一。

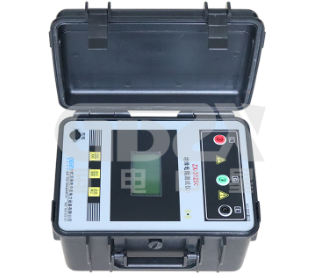

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
