精密電流互感器如何選型？

       市場上有很多精密電流互感器，很容易挑花眼，想要提高測量的精度，選購精密電流互感器時應考慮以下兩個方面的問題。

一、一次電流的影響

        當精密電流互感器一次電流很小時，引起的誤差增大；當一次電流長期大于額定電流運行時，也會引起誤差增大，因此，一般一次被測電流應大于互感器額定電流的25％，小于120％。所以要根據產品的額定量程選擇互感器一次側電流。

二、二次負載的影響

        當精密電流互感器二次負載增大時，誤差（比差和角差）也隨著增大．故在使用中不應使二次負載超過其額定值（伏安數或歐姆數）。精密電流互感器的二次負載能力取決于電流互感器的額定容量，精密電流互感器的額定容量就是額定二次電流I2e通過額定負載Z2e時所消耗的視在功率，即S2e=I2e2×Z2e。在互感器的生產過程中，互感器磁芯和截面積等都可以影響電流互感器的額定容量，這里不再敖述。匝數為1：1000的電流互感器輸入電流和不同負載下的輸出電壓的線性關系如上圖示。

        在電流互感器的使用中，二次連接及儀表電流線圈的總阻抗不超過銘牌上規定的額定容量（伏安數或歐姆數）時，才能保證它的準確性。我們所使用的10A/10mA匝數為1：1000的電流互感器的額定負載能力一般不超過200歐姆。當負載大于電流互感器負載能力時，輸入電流可能在未達到滿量程時就出現飽和，從而導致互感器轉換失真。

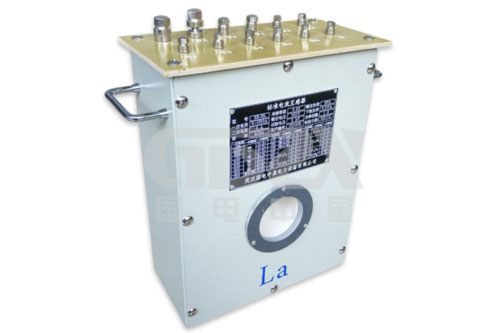

        電力試驗設備廠家武漢國電中星專業精密電流互感器，型號全，用戶可根據不同需要選擇不同型號的精密電流互感器，總有一款適合您！
