工頻火花電壓和工頻耐受電壓試驗程序

逐個電氣試驗

試品與試品安裝

試品必須干燥而潔凈，并按其類別的安裝方式進行安裝。

針式絕緣子試品倒放在接地金屬板上，鋼腳作為高壓電極，對未膠裝的試品可在膠裝孔內插入一根金屬桿作為高壓電極。電壓施加在接地金屬板與鋼腳或金屬桿之間。

盤形懸式絕緣子試品放置方向不作規定，但不應使火花電壓降低。電壓應施加在試品兩個金屬附件之間。

穿墻瓷套管

試驗電壓施加在試品導桿與中間金屬法蘭之間。未裝配金屬附件的試品，應安裝上實際使用的導電桿和類似金屬法蘭的附件。

支柱絕緣子(對B型絕緣子)

在正常運行時承受電壓作用的附件之間施加電壓。未裝配的支柱絕緣子，在絕緣件孔內插入金屬桿(或金屬鏈)作為電極。

電器瓷套將瓷套一端封閉注滿水或在瓷套內壁貼上金屬薄板(或金屬網等)作為一個電極，瓷套外部主體表面(成形時的接口或其他)用濕布或其他導體(鏈條、金屬絲等)綁扎作為另一電極(已膠裝金屬附件時，金屬附件作為電極)，電壓施加在兩電極之間。

其他類型的試品

在正常運行時承受電壓作用的附件之間施加電壓。

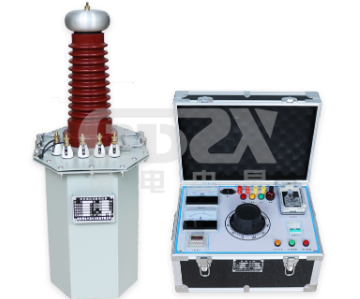

試驗裝置試驗變壓器高壓側應串聯一個適當?shù)南蘖麟娮?此電阻應能保護變壓器和使試品表面在試驗時能夠產生頻繁的火花而非閃絡。

在試驗回路中應在每一只試品上串聯一個(7~12)mm的火花間隙或采用其他方法，以鑒別被擊穿的試品。

試驗程序

工頻火花電壓試驗程序

試驗時對試品施加的電壓，應能使試品表面產生頻繁的火花放電。施加電壓的時間為連續5min。如果試驗過程中有試品被擊穿或其他不正?，F(xiàn)象而使試驗中斷時，則應在剔除被擊穿的試品或消除不正常現象后，重新進行連續5min 試驗。

試驗時被擊穿的或異常發熱的(不包括由于火花通道造成的局部發熱)試品應作廢品處理。

工頻耐受電壓試驗程序本試驗適用于電器瓷套或因結構上的原因不能在試品的表面產生火花放電的絕緣子。耐受試驗應在按相應的產品標準規定的并按標準校正所得的電壓下進行。試驗時，先施加約 75%的規定試驗電壓，然后以每秒約2%試驗電壓的速率升壓至規定的耐受電壓，保持5min，試品不應被擊穿。
