GIS設備試驗前的準備及主回路電阻測量

試驗前的準備：

確認產品裝配完成，并且裝配質量檢查合格。

開關各氣室充入技術文件規定壓力的SF6氣體。

注意：斷路器產品，必須充入額定壓力的SF6氣體。在沒有充入SF6氣體的狀態下不允許進行操作，否則會對斷路器造成重大損傷。(對于GIS產品中的隔離開關或接地開關，某些產品允許在不充氣狀態下進行操作，所以一定要按產品技術文件規定執行)。

認真審閱產品二次原理圖及技術規范，確認產品控制回路及電機回路的電源性質及要求值。并對試驗設備和產品間的控制、測量電纜的連接狀態進行確認，避免接線錯誤，造成短路或元件燒損。

確認被測開關機構防動銷去除，機構處于解鎖狀態。

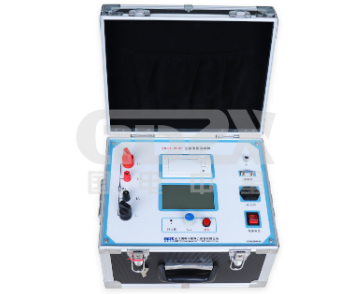

主回路電阻測量

試驗方法：

直流壓降法試驗電流及技術要求：標準要求取50A到額定電流之間的任一方便值。依據工廠設計文件《主回路電阻測量方案》的要求，閉合待測回路上的斷路器、隔離開關和接地開關，去除接地開關端子上的接地板，在每一測試區間施加直流電流，測試結果不超過設計計算值的1.1倍。

試驗中應注意的問題：

試驗可以在SF6氣體中或空氣中進行，不允許在真空狀態下進行。

電流注入點一般在接地開關端子處，應避免與2、電壓測量點重合。

對于雙母線設備，在測量時要注意開關狀態，避免出現分流現象，影響測量結果的準確性。

械特性試驗

各開關元件的特性要求在工廠技術文件中有具體規定，下圖是斷路器的合、分閘特性行程曲線?？梢缘玫揭韵绿匦灾担?/p>

合閘時間：從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。

合閘不同期：開關合閘時各極間或同一極各斷口間的觸頭接觸瞬間的最大時間差異。

合閘速度：開關合過程中，動觸頭的運動速度。V合=行程/Tc在圖4中，可以得到分閘時間、分閘速度及分閘不同期。讀圖方法與合閘行程曲線相同。
