高壓斷路器溫升試驗的方法及試驗程序要求

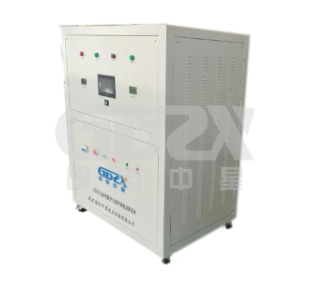

試驗方法及程序

高壓斷路器

1)斷路器試前狀態

溫升試驗應在裝有清潔的新斷路器上進行；

斷路器安裝方式應與其實際運行中的工作狀態一致，或者按照其散熱條件最不利的方式進行。斷路器應裝配在其相應的開關柜中進行溫升試驗，并提供其所配開關柜的相關圖紙、資料。

2)試驗環境條件

環境溫度應在+10℃-+40℃之間，熱機分場是使用三只均勻布置在試品周圍、處于試品載流平均高度上并距離試品1m處的熱電偶來測量環溫。為避免溫度快速變化而造成的讀數誤差，將熱電偶置于一個容量為1L，內置0.5L以上變壓器油的瓶子中；

空氣流速不超過0.5m/s；

應避免陽光輻射及其他射線影響，周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸汽或鹽霧的污染。

試驗要求

主回路電阻測量

溫升試驗前，在試品處于環境空氣溫度下測量回路電阻，溫升試驗結束后，待試品冷卻到環境空氣溫度時，測量回路電阻，溫升試驗前后兩次測量的回路電阻值應在產品技術條件的規定值內，兩次測量的差值不應超過20%；

試驗極數

原則上，試驗應在三極試品上進行，但如果其他極的影響可以忽略的話，試驗也可以在單極上進行。對于額定電流不超過630A的三極試品，
可把三極串聯后進行試驗。

電壓等級較高試品

它們的對地絕緣對溫升沒有明顯的影響，可以降低對對于大型試品，地絕緣進行試驗。

臨時連接線

與試品連接的臨時連接線，不應明顯地導入或?qū)С鰺崃?。其長度不小于2m，在距離試品接線端子1m的母線上及試品接線端子上均應埋設測量點，兩者溫升的差值不應超過5K。

試驗電流

試驗電流應為試品的額定工作電流或其技術條件規定值(如DL標準要求1.1倍額定電流)。電流的偏差范圍為0%-+2%(此限值僅在溫升試驗最后兩個小時保持)

電流波形應為正弦，頻率為50Hz，頻率的偏差范圍為-5%-+5%。為了加速試驗，在不影響試驗結果和試品結構強度的前提下，允許用大于規定值的電流進行預熱。預熱到全部測試點中任何一點首先達到預期溫度的80%左右為止，再降至額定電流進行。

溫度測量

使用1級允差T型熱電偶進行溫度測量(熱電偶應符合GB16839以及其相關標準)。
