工頻交流耐壓試驗步驟及試驗注意事項

工頻交流耐壓試驗步驟

任何被試品在進行交流耐壓試驗前，應先進行其他絕緣試驗合格后再進行耐壓試驗。

通常在耐壓試驗前后均應測量絕緣電阻另外，充油設備若經濾油或運輸，耐壓試驗前還應將試品靜置一段時間，以排除內部可能殘存的空氣。接上試品，接通電源，開始升壓進行試驗。升壓過程中應密切監視高壓回路，監聽被試品有何異常的響聲。升至試驗電壓，開始計時。時間到后，降壓然后切斷電源。試驗中如無破壞性放電發生，則認為通過耐壓試驗。

在升壓和耐壓過程中，如發現電流表指示急劇增加，調壓器往上升方向調節，出現電流上升、電壓基本不變甚至有下降的趨勢，被試品冒煙、焦臭、閃絡、燃燒或發出擊穿響聲，應立即停止升壓，降壓停電后檢查原因。這些現象如查明是絕緣部分出現的則認為被試品交流耐壓試驗不合格。如確定被試品的表面閃絡是由于空氣濕度或表面臟污等所致，應將被試品清潔干燥處理后，再進行試驗。

對35kV穿墻套管及母線支持絕緣子進行交流耐壓試驗時，有時在瓷套表面發生較強烈的局部放電現象，只要不發生線段對地的閃絡或擊穿，可認為耐壓合格。

有時耐壓試驗進行了數十秒鐘，中途因故失去電源，使試驗中斷，在查明原因，恢復電壓后，應重新進行全時間的持續耐壓試驗不可僅進行 “補足時間” 的試驗。

交流耐壓試驗注意事項

試驗變壓器所接的被試品大多是電容性的，在交流耐壓時，容性電流在試驗變壓器繞組上產生漏抗壓降，造成實際作用到被試品上的電壓值超過按變比計算的高壓側所應輸出的電壓值，這就是容升效應。

被試品電容及試驗變壓器漏抗越大，則容升效應越明顯。所以我們在進行較大容量試品的交流耐壓試驗時，要求直接在被試品端部進行電壓測量，以免被試品受到過高的電壓作用。

此外，由于被試品電容與試驗變壓器、調壓器的漏抗形成串聯回路，一旦被試品容抗與試驗變壓器、調壓器漏抗之和相等或接近時，發生串聯電壓諧振，造成試品端電壓顯著升高，危急試驗變壓器和被試品的絕緣。在試驗大電容量的被試品時應注意預防發生電壓諧振，為此，除在高壓側直接測量試驗電壓外，并應在被試品并接球隙進行保護。

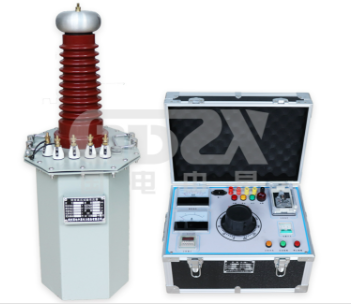

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
