無局放試驗變壓器在耐壓試驗中的注意事項

        交流耐壓試驗是一種破壞性試驗，交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。國電中星為廣大試驗人員整理了無局放試驗變壓器在進行交流耐壓試驗前的注意事項，與大家分享。

一、無局放試驗變壓器在進行交流耐壓試驗前的注意事項

        1、核算試驗設備和電源容量是否滿足試驗要求。當試驗變壓器容量較小，但試驗設備數據較多的時時候，可對試驗設備進行分批試驗。如母線可分段或分相試驗。

        2、拆除與耐壓設備相關聯的電子線路部件及其它不能承受此試驗電壓的設備部件，將被試設備的外殼和非被試設備可靠接地。

        3、無局放試驗變壓器應在使用前擦拭干凈，檢查并保證試驗變壓器內的油充足，否則需要補充合格的變壓器油，在注油后應保持足夠的靜止時間，以排除變壓器內空氣，并用2500V兆歐表檢查各繞組對外殼及地的絕緣電阻。

4、在進行交流耐壓試驗前，必須先對試驗設備進行各項非破壞性試驗，如測量絕緣電阻、吸收比、介質損失角tgδ、直流泄漏電流等，對各項試驗結果進行綜合分析，如發現受潮或有絕緣缺陷時，應消除后再進行耐壓試驗，以免在交流耐壓試驗過程中，發生絕緣擊穿，擴大絕緣缺陷，延長檢修時間，增加檢修工作量。

5、試驗儀器連線正確，高壓輸出部分與被試品的連接應可靠。

二、無局放試驗變壓器在進行交流耐壓試驗項過程中的注意事項

        1、為了防止因過高的電壓使絕緣介質損失增大、發熱、放電而導致絕緣缺陷加速發展，試驗人員在對設備進行交流耐壓試驗時應按照有關規程及試驗標準，并且根據絕緣介質及設備運行狀況的不同來選取相應的試驗電壓。

        2、耐壓試驗過程中，嚴禁在30%試驗電壓以上沖擊合閘，升壓應當從零開始。當試驗電壓上升到40%以上時，應均勻升壓，控制在每秒升壓3%左右的試驗電壓。升壓過程中應監測電流的變化，當保護動作后，應查明原因，消除后再進行試驗。

        3、交流耐壓試驗中，加至試驗標準電壓后，為了方便觀察試驗設備的情況，以及使擊穿缺陷暴露出來，在加到試驗標準電壓過后，需持續1min的耐壓時間。耐壓時間不應過長，以免引起不必要的絕緣損傷，甚至使毀壞被試品。耐壓時間一到，應迅速將電壓降至輸出電壓的25%以下，再切斷電源，嚴禁在試驗電壓下切斷電源，否則可能產生使試品放電或擊穿的操作過電壓。

        4、在無局放試驗變壓器試驗過程中，如果因?yàn)榭諝獾臐穸?、設備表面臟污等影響，引起試品表面閃絡放電或空氣擊穿，則不能認為不合格，應處理后再試驗。

三、無局放試驗變壓器在交流耐壓結束后的注意事項

        1、對于有機絕緣材料的被試品，在試驗結束，切斷電源并使試品接地后，用手觸摸，如出現普遍或局部發熱，則認為絕緣不良，需作處理；對夾層絕緣或有機絕緣材料的設備，在耐壓后應測量絕緣電阻，如耐壓后絕緣電阻比耐壓前下降30%，應查明原因。

        2、對在耐壓試驗中擊穿的絕緣物，應在試驗結束后破壞掉或作好明顯的長久性記號。

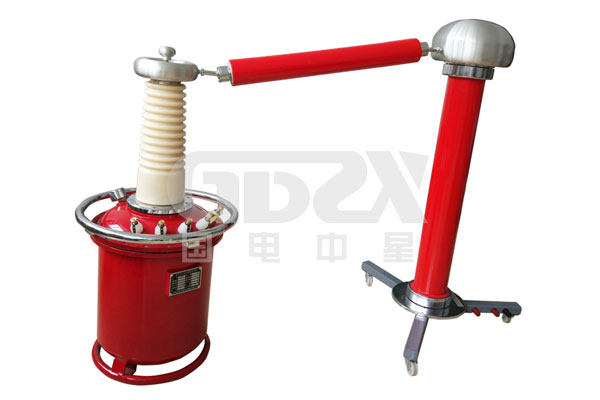

        無局放試驗變壓器在耐壓試驗的注意事項一定要牢記。國電中星生產的YDQW系列無局放試驗變壓器采用了新的生產工藝，體積小、重量輕，性能強大，特別適用于現場工作及頻繁移動的工作條件下使用。
