不同電力設備的交流耐壓試驗規程要求

交流耐壓試驗設備分類：

1、利用高壓試驗變壓器進行交流耐壓試驗

單臺高壓試驗變壓器

串級式試驗變壓器

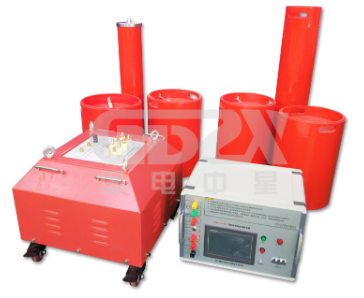

2、諧振式交流耐壓裝置

調頻式諧振式交流耐壓裝置

調感式諧振式交流耐壓裝置

不同電氣設備交流耐壓試驗：

變壓器交流耐壓

GB50150-2006中對變壓器交流耐壓做了如下規定：繞組額定電壓為110kV及以上的變壓器，其中性點應進行交流耐壓試驗，試驗?zāi)褪茈妷簶?biāo)準為出廠證驗電壓值的80%。

交流耐壓試驗可采用外施工頻電壓試驗的方法，也可采用感應電壓試驗的方法。試驗電壓波形盡可能接近正弦，試驗電壓值為測量電壓的峰值除以√2，試驗時應在高壓端檢測。外施交流電壓試驗電壓的頻率應為45~65Hz，全電壓下耐受時間為60S。

互感器交流耐壓

互感器交流耐壓試驗，應符合下列規定：應按出廠試驗電壓的80%進行電磁式電壓互感器在遇到鐵芯磁密度較高的情況下，宜進行感應耐壓試驗充油電流互感器推薦進行工頻 (45~65Hz)交流耐壓。

電抗器交流耐壓

充油式電抗器絕緣結構與變壓器類似，交流耐壓試驗應采用工頻(45~65Hz) 交流耐壓方式進行試驗電壓應符合規程要求。

開關、電纜類交流耐壓

斷路器的交流耐壓試驗應在分、合閘狀態下分別進行。

橡塑電纜優先采用20~300Hz交流耐壓試驗。
       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.cmfdx.com。
