相位伏安表檢查高壓計量裝置的應用

       相位伏安表是一種具有多種電量測量功能的儀器，在電力行業的應用也十分廣泛。本節中，國電中星將為大家講解相位伏安表在檢查高壓計量裝置中的應用。

一、接線圖

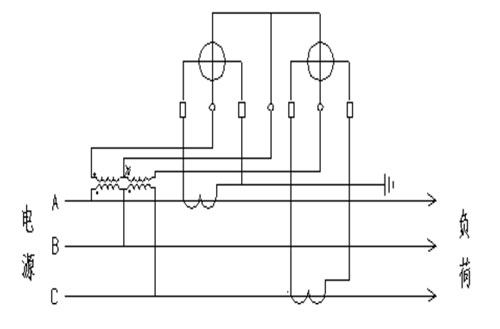

       三相二元件有功電表正確接線圖如下：

二、檢查測量步驟

1、測量三相電壓
       用相位伏安表的電壓檔測量電能表尾端鈕三相電壓，在正常情況下，三相電壓在正常情況下是幾乎相等的，三相三線約為100V，三相四線約57.7V。如果測量結果中各相電壓相差較大，說明電壓回路存在斷線或極性反接的情況；當測試中出現173V電壓時，必定有一相電壓互感器極性反接。

2、檢查電壓接地點

        先將相位伏安表的一端接地，另一端依次觸及電能表電壓端鈕，如有兩個電壓端鈕對地電壓為100V，余下一個對地電壓為0，則此相為B相。如電壓端鈕對地?zé)o電壓或電壓數值很小，說明二次電壓回路沒有接地。

3、測三相電壓相序

        測三相電壓相序有兩種方法：一種是用相序表測量電壓相序，再根據已判斷出的B相來確定其余兩相分別是A相或C相。另一種方法是用相位伏安表測量U12U32的夾角，若測量結果是30°、120°、300°等時為正相序，若出現330°、240°、60°時為逆向序。

4、測量電路回路

        確定電流互感器有無極性反接，用相位伏安表的鉗形電流互感器分別測量電能表的兩相進線電流I1 、I3，再將兩相電流線同時鉗入鉗口進行測量，在正常情況下三個電流值應幾乎相等，否則可能是電流回路出現故障；如同時測量I1、I3電流為相電流的三倍時，說明有一臺電流互感器極性反接，用相位伏安表測量I1、I3的夾角，若為120°則無反極性，若為60°將有一相電流極性反接，正常的情況下，Ic超前Ia120°

5、測量電壓與電流的相位關系

        通過前面的測量可以檢查出電能計量裝置中電壓，電流回路是否存在故障，也確定了接入電能表三相電壓的順序，也就是說確定了測量電壓。接下來就需要依據電壓電流向量圖，通過電壓與電流之間的相位關系來確定電流。

        相位伏安表是電力部門、工廠和礦山、石油化工、冶金系統正確把握電力使用情況，進行二次回路檢查的理想儀表。國電中星生產相位伏安表型號有SMG3000三相相位伏安表、SMG2000E數字雙鉗，歡迎廣大用戶選購。
