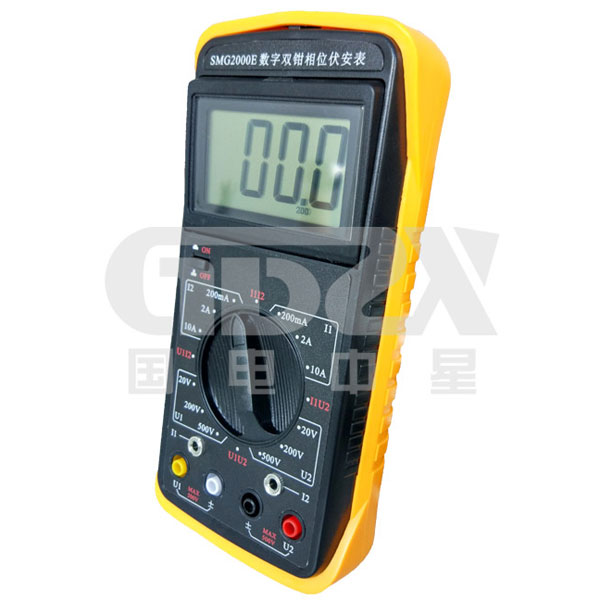

相位伏安表使用操作方法

        相位伏安表可以測量電流、電壓、相位、相差，還可以判別相序和負載，下面，國電中星告訴大家使用的操作方法，請閱讀下文。

一、測量電壓

        旋轉功能量程開關調至參數 U1 對應的 500V 量限，將被測設備的電壓從 U1 插孔輸入就可以開始進行測量。若測量值小于200V，可直接旋轉開關將500V限量調至 200V 量限測量，以此提高測量準確性。

        兩通道具有完全相同的電壓測試特性，因此，同理將開關旋轉至參數 U2 對應的測試量限，將被測設備的電壓從U2 插孔輸入進行測量。

二、測量電流

        測量電流與測量電壓時的操作較為相似，將旋轉開關調至參數 I1 對應的10A量限，將標號為I1的鉗形電流互感器副邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1對應的 2A 量限測量，提高測量準確性。

        測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為I2的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。

三、測量相位

        測 U2 滯后U1 的相位角時，將開關旋轉至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。

        注意：測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色“ * ”符號為相位同名端。

四、測量相差

        測 I2 滯后 I1 的相位角時，將開關旋轉至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。

        將電壓從U1輸入，用I2測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。

        也可將電壓從 U2 輸入，用I1測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置,測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。

五、判別相序

1、三相三線配電系統

        旋轉開關置U1U2位置。將三相三線系統的A相接入U(xiǎn)1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U(xiǎn)2插孔。若此時測得相位值為300°左右，則被測系統為正相序；若測得相位為60°左右，則被測系統為負相序。

        換一種測量方式，將A相接入U(xiǎn)1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。

2、三相四線系統

        旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。

六、負載判別

        將開關按鈕旋轉至U1I2位置。將負載電壓接入U(xiǎn)1輸入端，負載電流經測量鉗接入I2插孔。若相位在0°～90°范圍之內，被測負載則判斷為感性；若相位在270°～360°范圍，被測負載判斷為容性。
