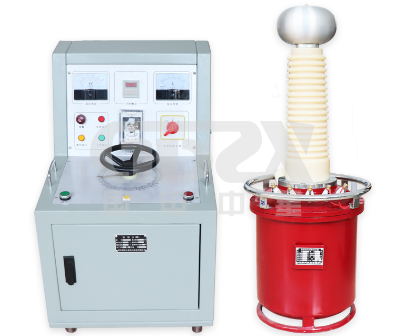

交直流SF6氣體試驗變壓器結果標準規程要求

交直流SF6氣體試驗變壓器，應符合下列規定：

應按出廠試驗電壓的80%進行；

電磁式電壓互感器(包括電容式電壓互感器的電磁單元)在遇到鐵芯磁密較高的情況下，宜按下列規定進行感應耐壓試驗：

1)感應耐壓試驗電壓應為出廠試驗電壓的80%。

2)試驗電源頻率和試驗電壓時間參照本標準規定執行。

3)感應耐壓試驗前后，應各進行一次額定電壓時的空載電流測量，兩次測得值相比不應有明顯差別；

4)電壓等級66kV及以上的油浸式互感器，感應耐壓試驗前后，應各進行一次絕緣油的色譜分析，兩次測得值相比不應有明顯差別；

5)感應耐壓試驗時，應在高壓端測量電壓值；

6)對電容式電壓互感器的中間電壓變壓器進行感應耐壓試驗時，應將分壓電容拆開。由于產品結構原因現場無條件拆開時，可不進行感應耐壓試驗。

電壓等級220kV以上的SF6氣體絕緣互感器(特別是電壓等級為 500kV的互感器)宜在安裝完畢的情況下進行交流耐壓試驗；

二次繞組之間及其對外殼的工頻耐壓試驗電壓標準應為2kV；

電壓等級110kV及以上的電流互感器末屏及電壓互感器接地端(N)對地的高壓試驗電壓標準，應為3kV。

對絕緣性能有懷疑的互感器，應檢測絕緣介質性能，并符合下列規定：

絕緣油的性能應符合本標準表的要求；

SF6氣體的性能應符合下列要求：

SF6氣體充入設備24小時后取樣，SF氣體水份含量不得大于250uL/L(20℃體積分?jǐn)?shù))。

電壓等級在66kV以上的油浸式互感器,應進行油中溶解氣體的色譜分析。油中溶解氣體組分含量(pL/L)不宜超過下列任值，總烴：10，H2:50，C2H2:0。
