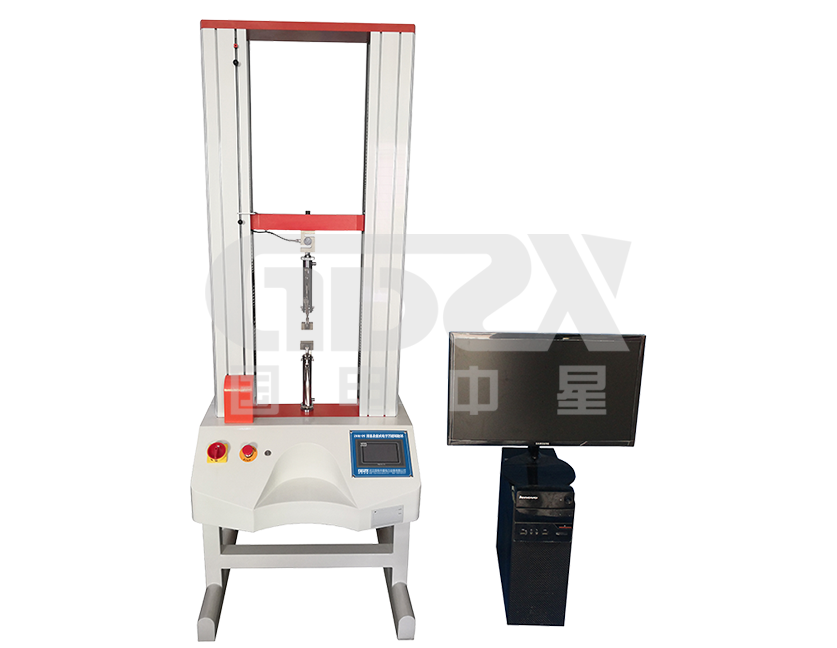

ZXDL-20液晶數顯式電子萬能試驗機
可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究
參考標準：滿足國家標準GB/T 1040、GB/T 1041、GB/T 1042、GB/T 10802、GB/T 10807、GB/T10808的要求及提供的標準
●專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。
●可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究。
●采用伺服電機,高精度滾珠絲杠，高精度傳感器，新獨立控制器，伺服控制系統作為動力源。
說明書
操作視頻ZXDL-20液晶數顯式電子萬能試驗機（20KN）采用伺服電機,高精度滾珠絲杠，高精度傳感器，新獨立控制器，伺服控制系統作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，電子萬能拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。滿足國家標準GB/T 1040、GB/T 1041、GB/T 1042、GB/T 10802、GB/T 10807、GB/T10808的要求及提供的標準。
1) 精密無間隙滾珠絲杠、高剛性、高穩定性的雙柱負荷機架。立柱采用高強度耐磨缸軸，淬火、精磨、保證平行；工作臺、橫梁整體實心材料，加工中心加工、精密磨削，保證平行度、垂直度。
2) 微電腦系統，實時采集試驗力、加荷速率、變形量，并計算、處理、分析。配備微型打印機，可打印輸出實驗結果。
3) 高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
4) 高速率、低振動、免維護、靜音型交流電機驅動系統。
5) 預留接口，并可實現局域網和互連網的數據傳輸與轉換。
6) 電路板采用光電隔離設計，抗干擾能力強。
7) 速度瞬間切換：試驗過程中可按預先設定的三個速度瞬間切換，以節約試驗時間
8) 自動停機：試樣破壞后，移動橫梁自動停止移動
9) 顯示方式：試驗過程動態實時顯示試驗力、位移量、試驗速度、峰值、試驗狀態同時實時在同一液晶屏幕上顯示
10) 自動返回：試驗完成后試驗機移動橫梁自動返回到試驗初始位置
11) 擁有多種完善的試驗夾具，快速更換；可選T型工作臺，防旋轉夾具/附件裝置，夾具、附件、環境系統和引伸計。
12) 寬泛的測試速度，0.001～500mm/min內任意選擇（可定制高速0.001～2000mm/min）。
多重保護功能：試驗力過載、位移行程保護；過流、過壓、過熱保護；試樣破斷時安全保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護；
最大試驗力 | 20KN |
試驗機級別 | 1級 |
負荷測量范圍 | 1%～100%FS |
示值相對誤差 | ±1.0%以內 |
試驗力分辨力 | 0.001N |
變形分辨力 | 0.001mm |
力控速率調節范圍 | 0.005%-5%FS/S |
力控速率控制精度 | 速率 <0.05%FS時，為±1%設定值以內； 速率 ≥0.05%FS時，為±0.5%設定值以內； |
變形速率調節范圍 | 0.005～5%FS/s； |
變形速率控制精度 | 速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內； |
位移速率調節范圍 | 0.001～500mm/min；（可定制高速系統0.001-2000mm/min） |
位移速率控制精度 | 為設定值的±1.0%以內； |
加載方式 | 微電腦自動控制 |
有效試驗跨度 | 400mm |
橫梁移動行程 | 900mm |
電源 | 220V±10% 50Hz（須可靠接地） |
機器功率 | 500w |
主機尺寸(LWH)mm | ≈780*465*1600 |
機器重量 | ≈240kg |
室溫10―35℃。 相對濕度≤80%。 周圍無振動，無腐蝕性介質，無強磁場干擾。 電源電壓波動不超過額定電壓的10%。 在穩固的基礎上水平安裝，水平度為0.2/1000。 | |
