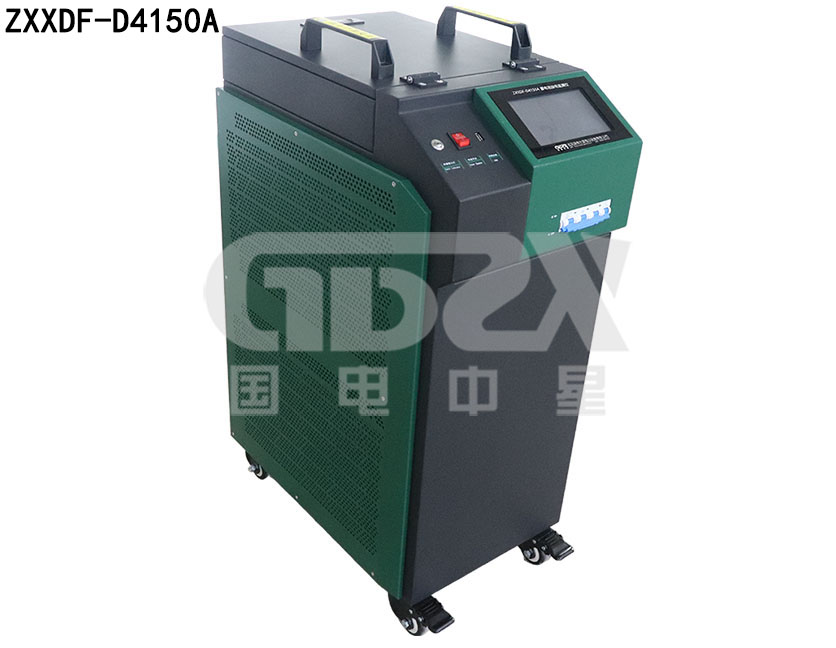

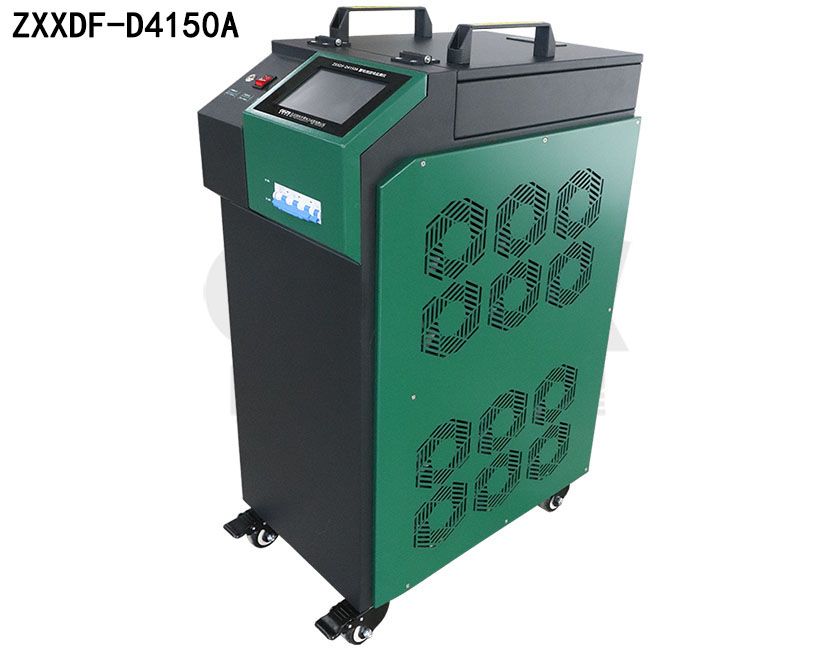

ZXXDF系列智能蓄電池放電測試儀
實現電流的自動調節與監測、完善的保護功能的系統
參考標準：GB/T19826-2005
說明書

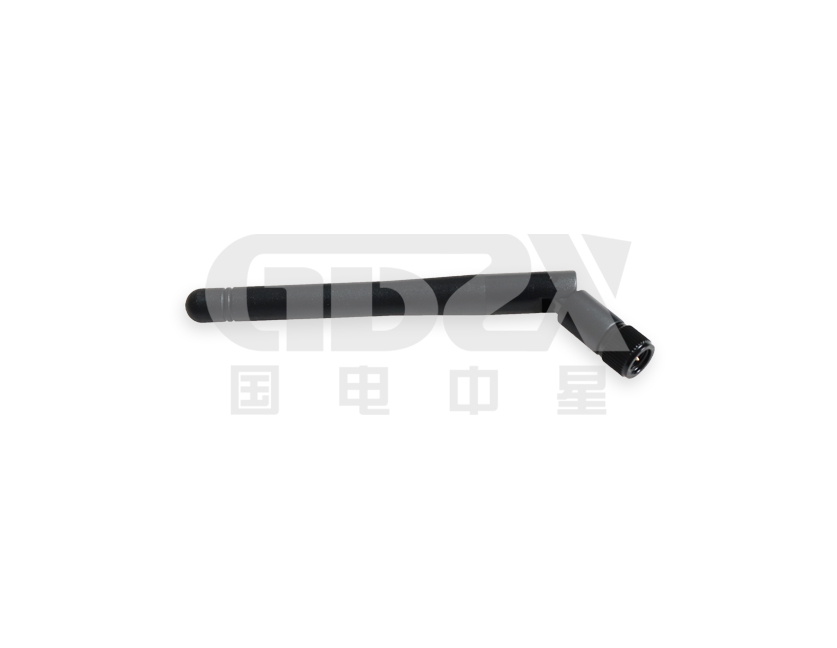

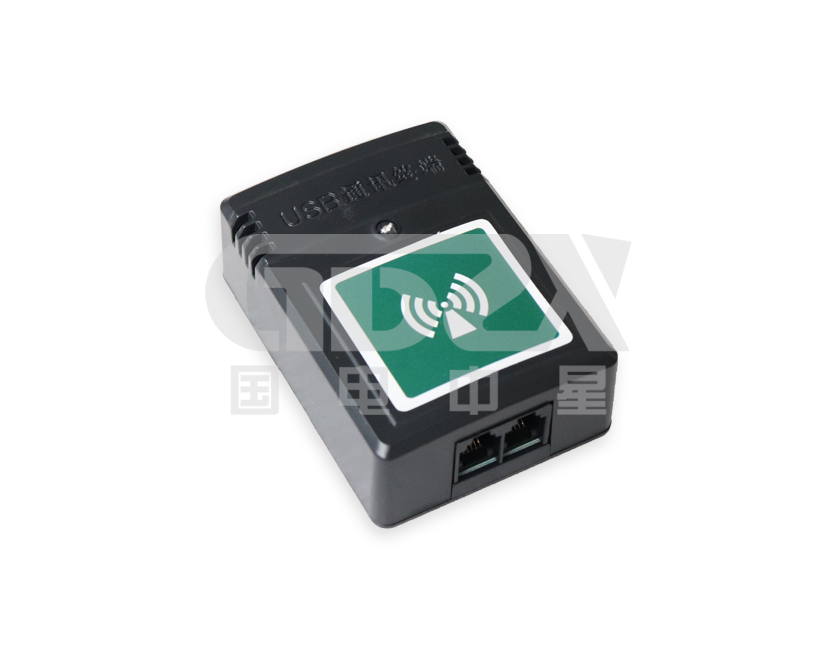

操作視頻ZXXDF系列蓄電池放電測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。蓄電池放電測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。本儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以轉存到U盤,并通過上位機的專用軟件對數據進行分析,生成需要的曲線和報表。本儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。
1) 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
2) 具有核對性容量測試、暫停放電、并機負載測試、在線補償式放電、等功能，可適應各類復雜的現場情況。
3) 有USB接口，可將放電過程的數據轉存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

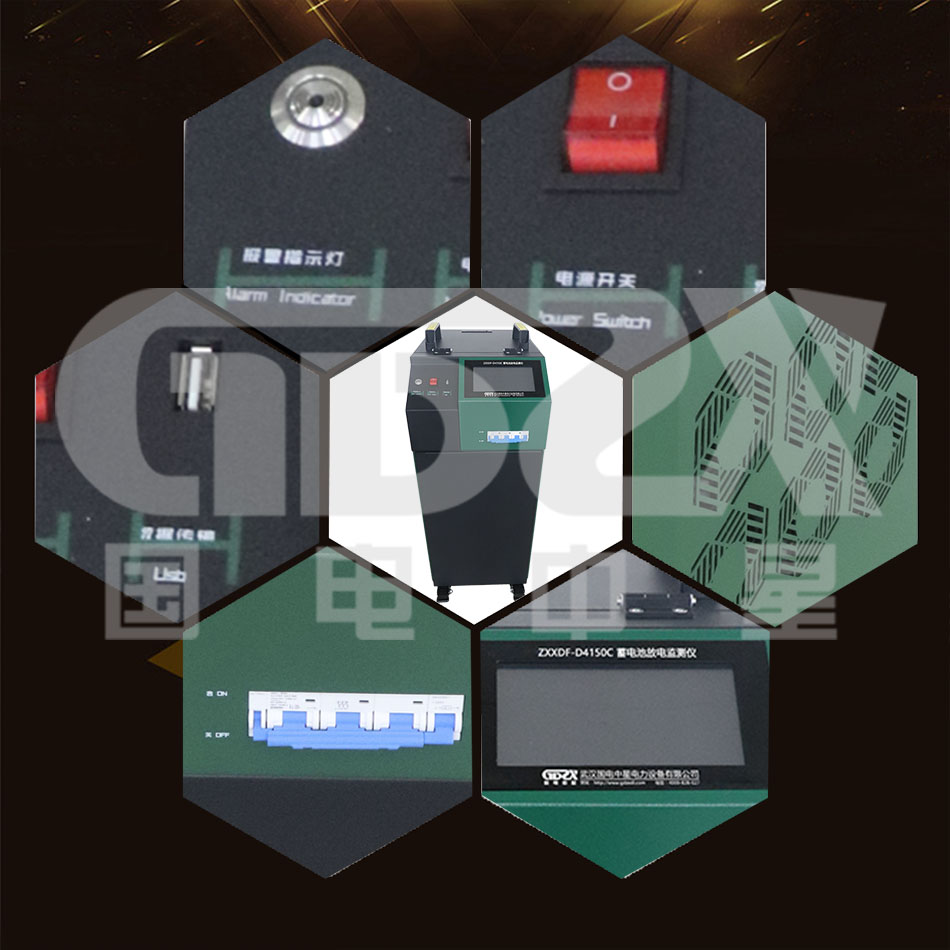

4) 采用智能單片機ARM控制、7寸觸摸液晶中英文顯示。菜單操作簡單明了。
5) 自動保護功能，設定放電時長到、放電容量到、蓄電池組電壓低于設定的最低保護電壓、負載連線出現異常等自動停止放電并報警，同時自動記錄停機方式。
6) 多種放電終止條件，包括電池組終止電壓、放電容量、放電時間，確保放電測試的安全。
7) 可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。
技術參數 | 參數詳情 |
電池組電壓 | DC110V |
電壓范圍 | 88-132V |
電流范圍 | 0-300A |
控制精度： | 放電電流：≤±1%； 組端電壓：≤±0.5%； |
數據保存容量 | 2Gbit FLASH |
放電模式 | 恒流 |
放電數據采集 | 組端電壓采集、無線單體電壓采集 |
數據通訊（PC） | RS485通訊 |
外部電流監測 | 支持 |
過溫保護 | 過溫75℃ |
耐壓測試 | 交流輸入-機殼：2200Vdc 1min 交流輸入-機殼 直流輸入-輸出：2200Vdc 1min 直流輸入-機殼 |
工作環境 | 貯藏溫度：-40~70℃；相對濕度：0~90%（40±2℃） 散熱：強制風冷；工作溫度范圍：-5~40℃ |
電池組電壓 | DC110V |
電壓范圍 | 88-132V |
電流范圍 | 0-300A |
國電中星 ZXXDF系列選型一覽表
規格型號 | 蓄電池組 | 電流 | 單體 | 兼容 |
ZXXDF系列蓄電池放電測試儀 | ||||
ZXXDF-1150 | 24V | 150A | 無 | — |
ZXXDF-2050 | 48V | 50A | 無 | — |
ZXXDF-2100 | 48V | 100A | 無 | — |
ZXXDF-2150 | 48V | 150A | 無 | — |
ZXXDF-2300 | 48V | 300A | 無 | |
ZXXDF-3030 | 110V | 30A | 無 | — |
ZXXDF-3050 | 110V | 50A | 無 | — |
ZXXDF-3100 | 110V | 100A | 無 | — |
ZXXDF-3300 | 110V | 300A | 無 | |
ZXXDF-4030 | 220V | 30A | 無 | — |
ZXXDF-4050 | 220V | 50A | 無 | — |
ZXXDF-4060 | 220V | 60A | 無 | |
ZXXDF-4100 | 220V | 100A | 無 | — |

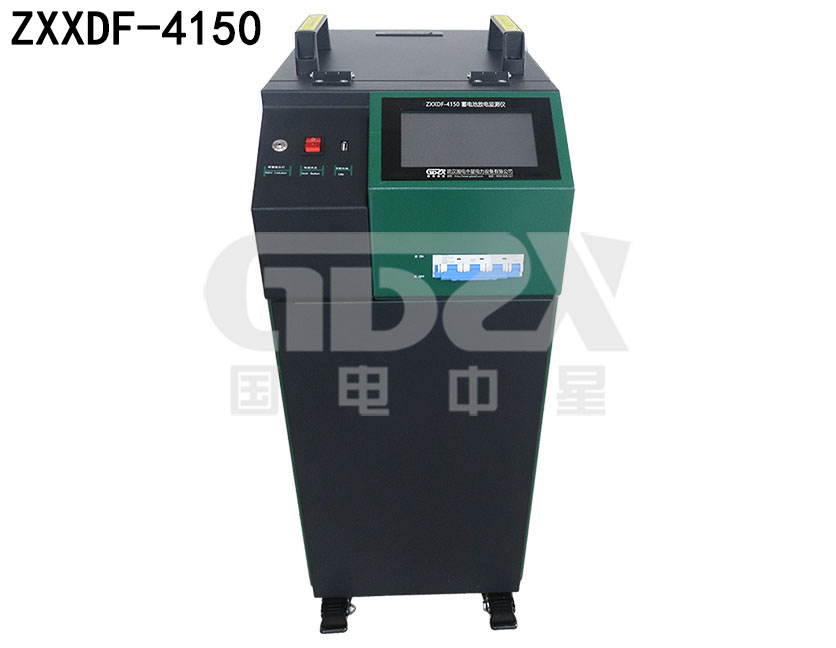

ZXXDF-4150 | 220V | 150A | 無 | — |

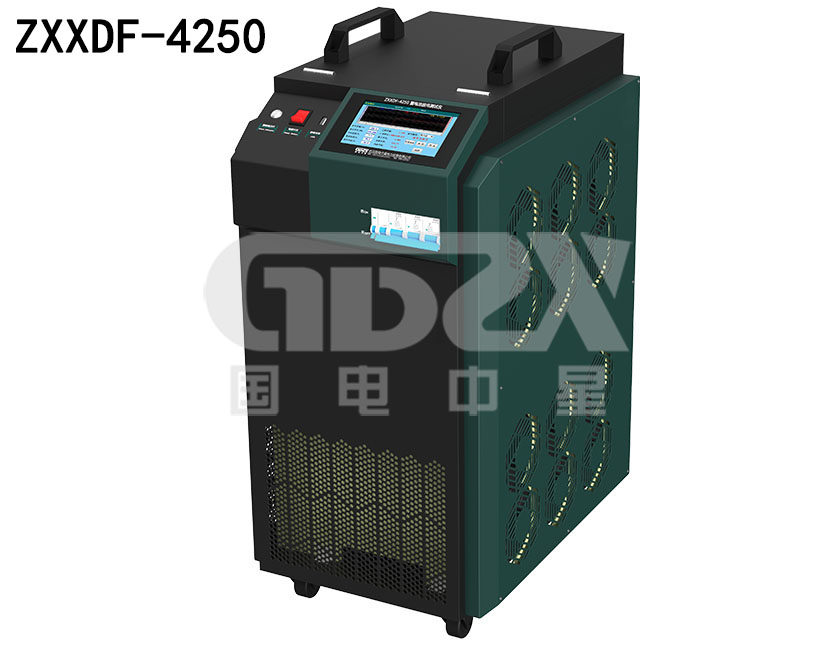

ZXXDF-4250 | 220V | 250A | 無 | |
ZXXDF-5030 | 380V | 30A | 無 | — |
ZXXDF-6030 | 480V | 30A | 無 | — |
ZXXDF-1J2100 | 24V/48V | 100A | 無 | 24V100A兼容48V100A |
ZXXDF-3J4030 | 110V/220V | 30A | 無 | 110V30A兼容220V30A |
ZXXDF-3J4050 | 110V/220V | 50A | 無 | 110V50A兼容220V50A |
ZXXDF-3J4100 | 110V/220V | 100A | 無 | 110V100A兼容220V100A |
ZXXDF-D系列蓄電池放電監測儀 | ||||
ZXXDF-D1150A | 24V | 150A | 單體2V | — |
ZXXDF-D2050A | 48V | 50A | 單體2V | — |
ZXXDF-D2100A | 48V | 100A | 單體2V | — |
ZXXDF-D2150A | 48V | 150A | 單體2V | — |
ZXXDF-D3030A | 110V | 30A | 單體2V | — |
ZXXDF-D3050A | 110V | 50A | 單體2V | — |
ZXXDF-D3100A | 110V | 100A | 單體2V | — |
ZXXDF-D4030A | 220V | 30A | 單體2V | — |
ZXXDF-D4030C | 220V | 30A | 單體12V | — |
ZXXDF-D4050A | 220V | 50A | 單體2V | — |
ZXXDF-D4050C | 220V | 50A | 單體12V | — |
ZXXDF-D4100A | 220V | 100A | 單體2V | — |
ZXXDF-D4100C | 220V | 100A | 單體12V | — |
ZXXDF-D4150A | 220V | 150A | 單體2V | — |
ZXXDF-D4150C | 220V | 150A | 單體12V | — |
ZXXDF-D5030A | 380V | 30A | 單體2V | — |
ZXXDF-D5030C | 380V | 30A | 單體12V | — |
ZXXDF-D6030A | 480V | 30A | 單體2V | — |
ZXXDF-D6030C | 480V | 30A | 單體12V | — |
ZXXDF-D1J2100 | 24V/48V | 100A | 單體2V | 24V100A兼容48V100A |
ZXXDF-D3J4030 | 110V/220V | 30A | 單體2V | 110V30A兼容220V30A |
ZXXDF-D3J4050 | 110V/220V | 50A | 單體2V | 110V50A兼容220V50A |
ZXXDF-D3J4100 | 110V/220V | 100A | 單體2V | 110V100A兼容220V100A |
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
